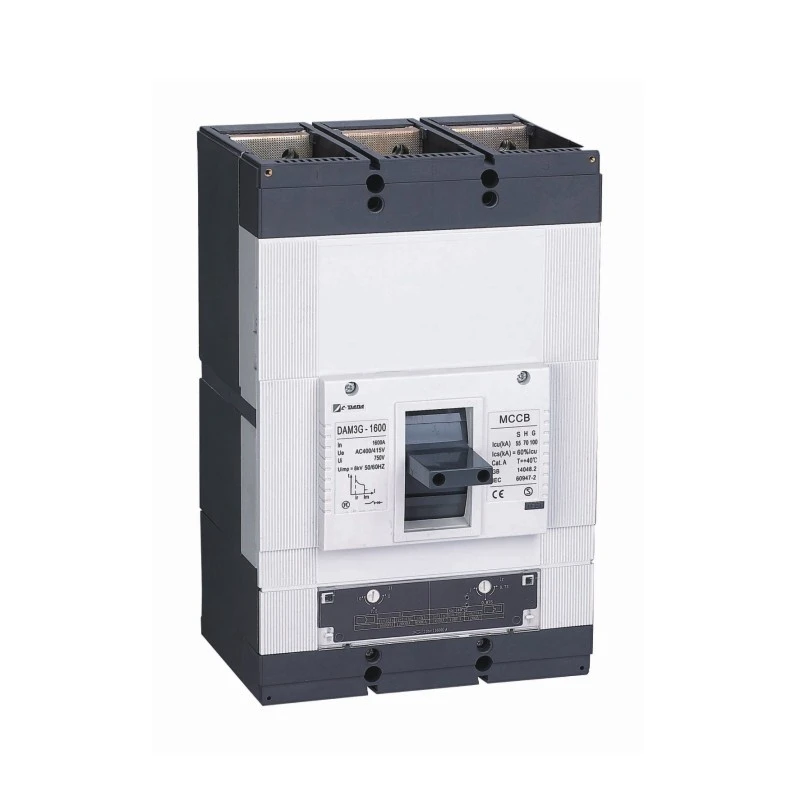

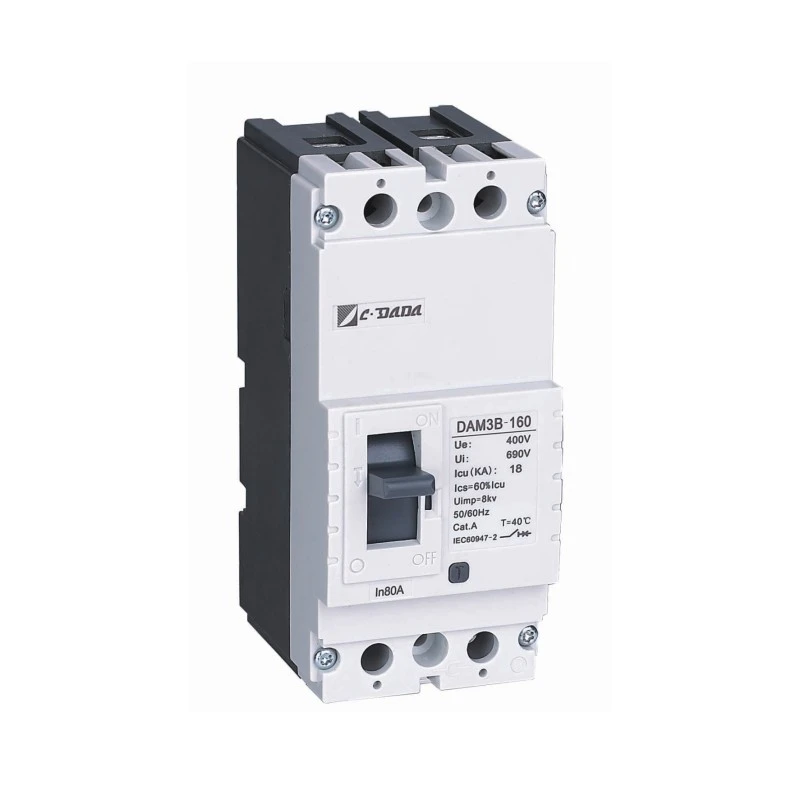

Kivunja Mzunguko wa Mzunguko wa Aina Iliyobadilika

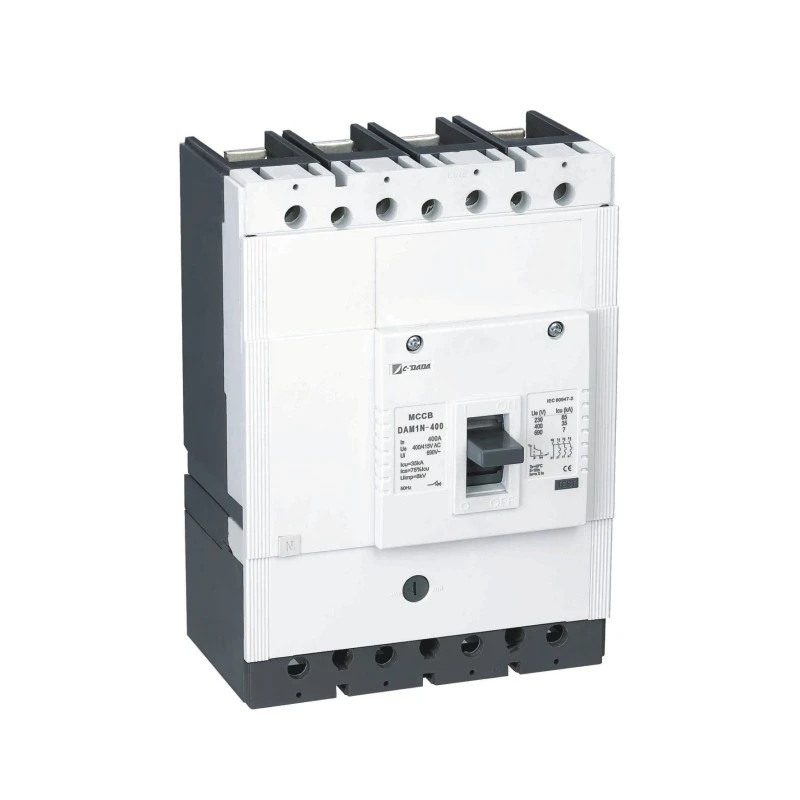

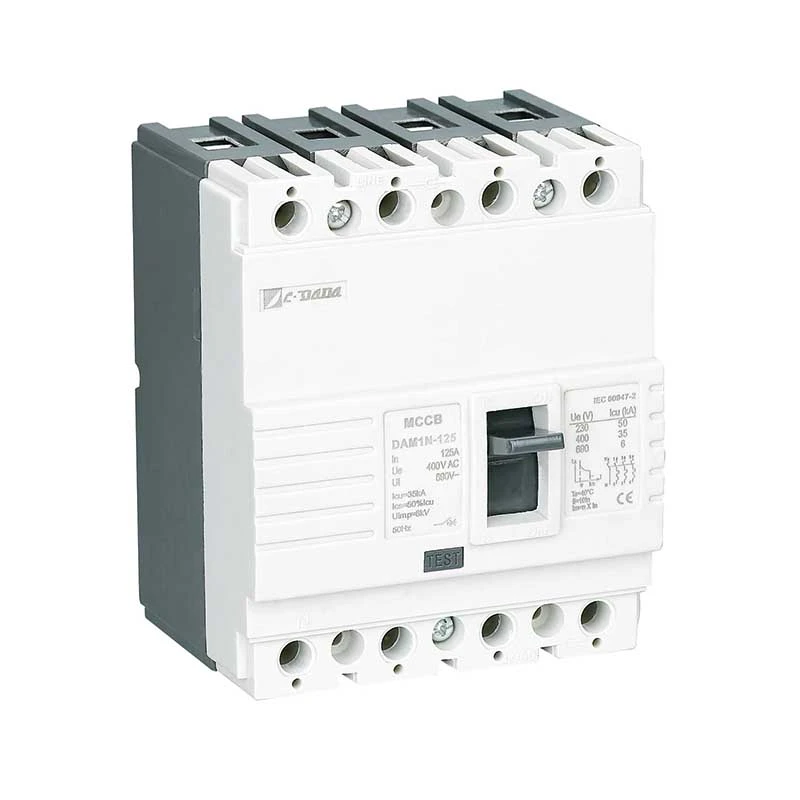

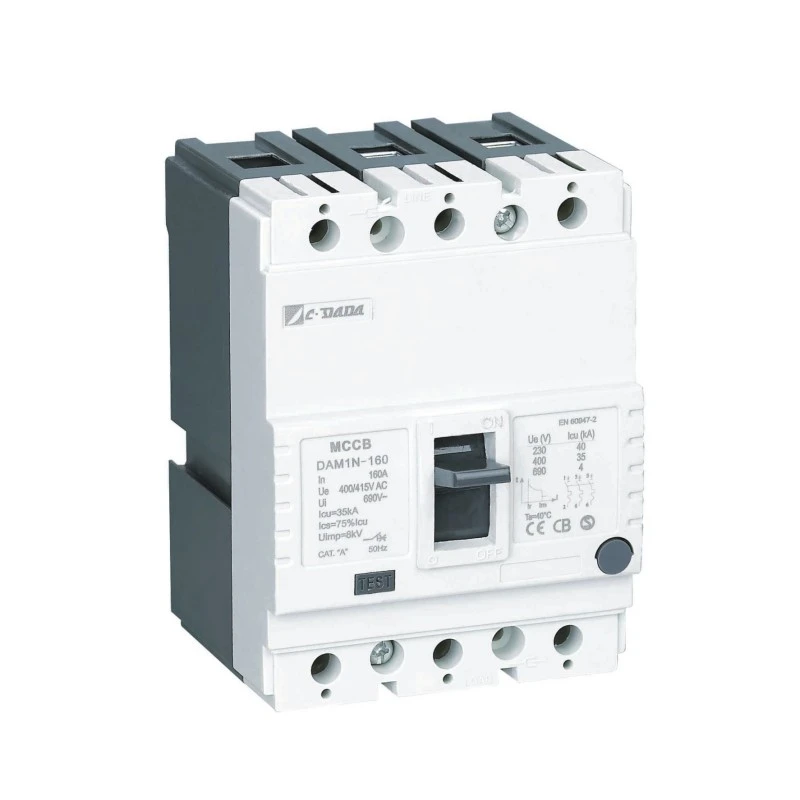

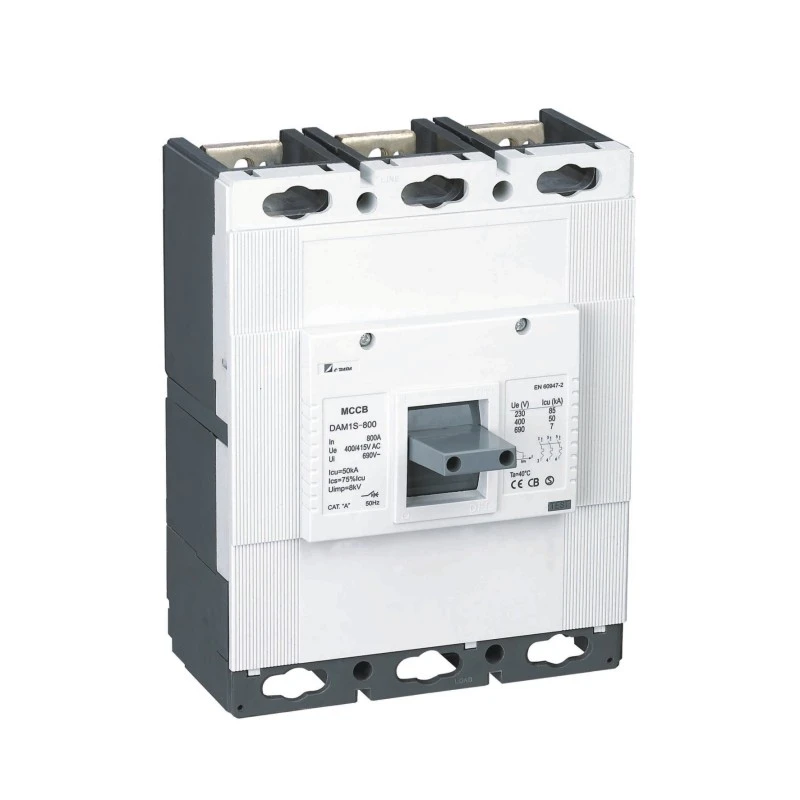

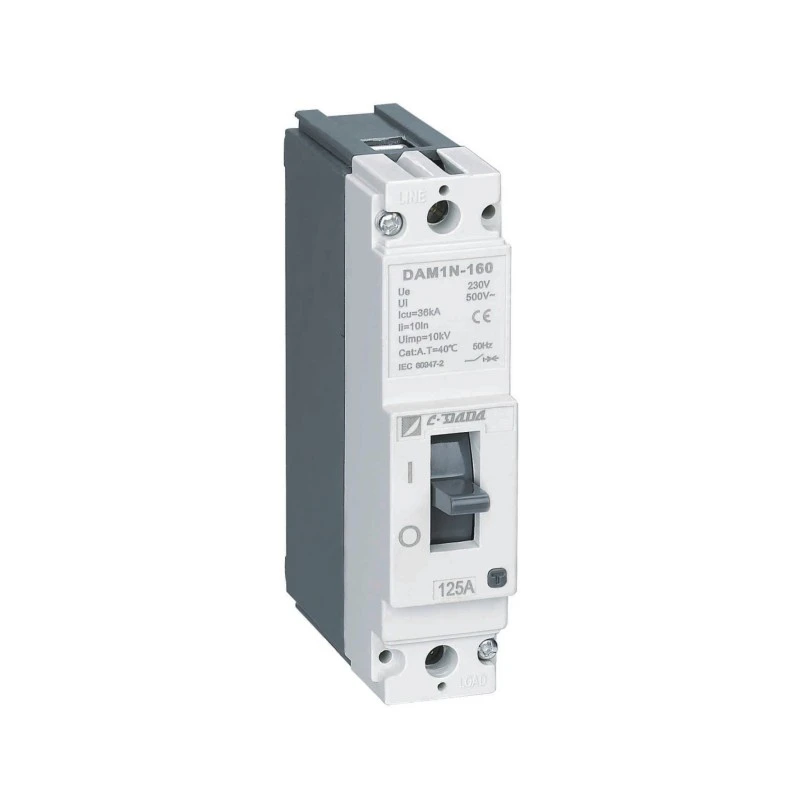

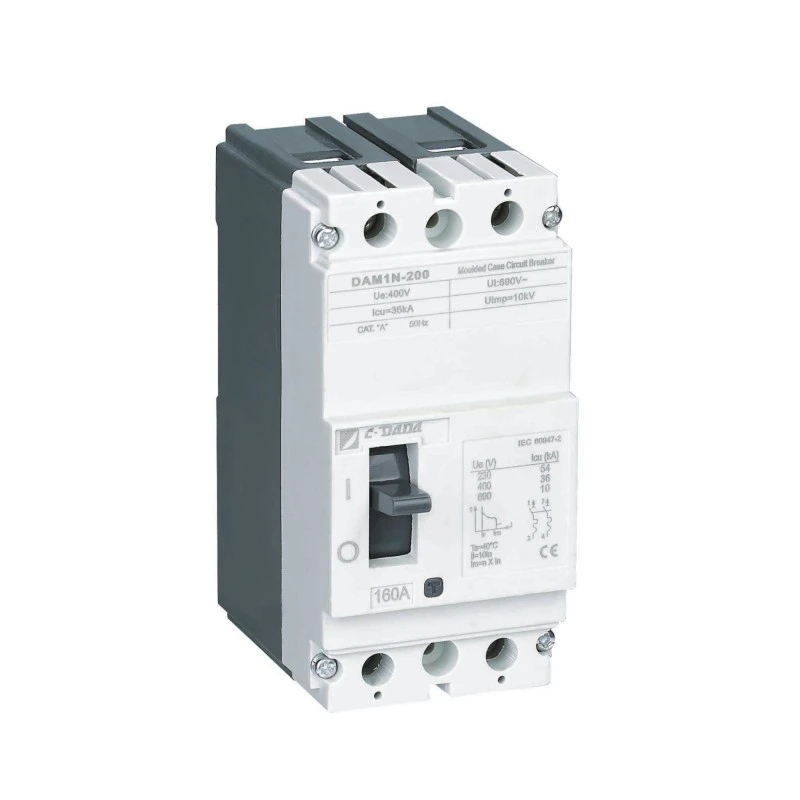

Mfululizo wa Mfululizo wa Kivunja Mzunguko cha CDADA cha Aina Iliyoundwa Iliyoundwa Iliyoundwa (MCCB) DAM1 inakidhi mahitaji ya programu yoyote, kutoka kwa watumiaji wadogo hadi kibadilishaji umeme cha viwandani na usakinishaji wa usambazaji.

Mfululizo wa DAM1 una ukubwa wa sura saba, hadi 1600A, uwezo wa kuvunja hadi 100 kA, voltage ya uendeshaji hadi Volts 1000, hukutana kwa urahisi mahitaji mbalimbali ya kina ya vifaa vya umeme na mitambo, kutoa aina mbalimbali za ufumbuzi wa ufungaji ili kuongeza mahitaji ya mfumo wowote wa nguvu.

Na vyeti vya kimataifa KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ni chaguo bora kwa mitambo ya vifaa vya umeme duniani kote na OEM.

Vigezo Muhimu

Vigezo vya umeme vya kivunja mzunguko wa kipochi cha DAM1 MCCB

● Jaribio la Icu:O-t-CO(O:Uendeshaji wazi,CO:Funga-Fungua ujanja,t:Muda wa kusubiri)

● Jaribio la Ics:O-t-CO-t-CO(O:ujanja wazi,CO:Funga-Fungua ujanja,t:Muda wa kusubiri)

★ ON/I Nafasi: Inaashiria kwamba anwani za kikatiaji zimefungwa. Katika nafasi hii, lever ya mvunjaji iko kwenye nafasi ya juu

★ Msimamo wa SAFARI: Inaonyesha kwamba kivunja hufunguliwa kutokana na kushindwa yoyote (juu ya mzigo au mzunguko mfupi). Katika kesi hii, lever ya mhalifu iko katika nafasi ya kati kati ya nafasi za ON na OFF. Ili kuchukua mvunjaji, ambaye yuko katika nafasi ya safari, kwa nafasi ya ON; sukuma kiwiko cha mhalifu kuelekea chini kama inavyoonyeshwa na ishara ya ZIMWA

Kivunja kitawekwa kwa sauti ya "bofya". Baada ya hapo, vuta lever kama inavyoonyeshwa na ishara ya ON ili kufunga kivunja.

★ OFF/0 Nafasi: Inaonyesha kwamba mawasiliano ya mhalifu ni wazi. Kwa njia hii, lever ya mvunjaji iko kwenye nafasi ya chini.

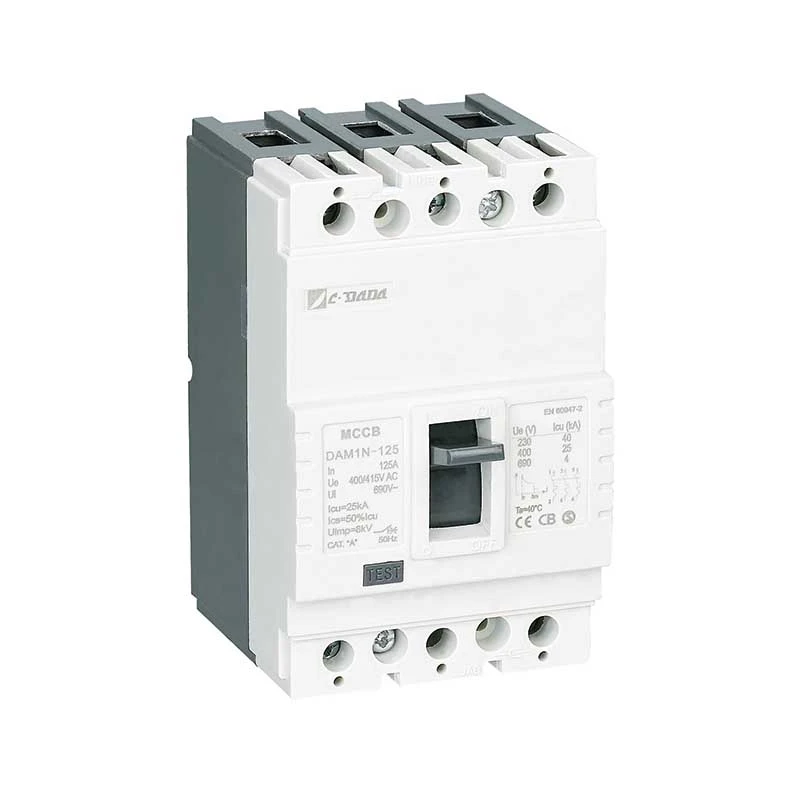

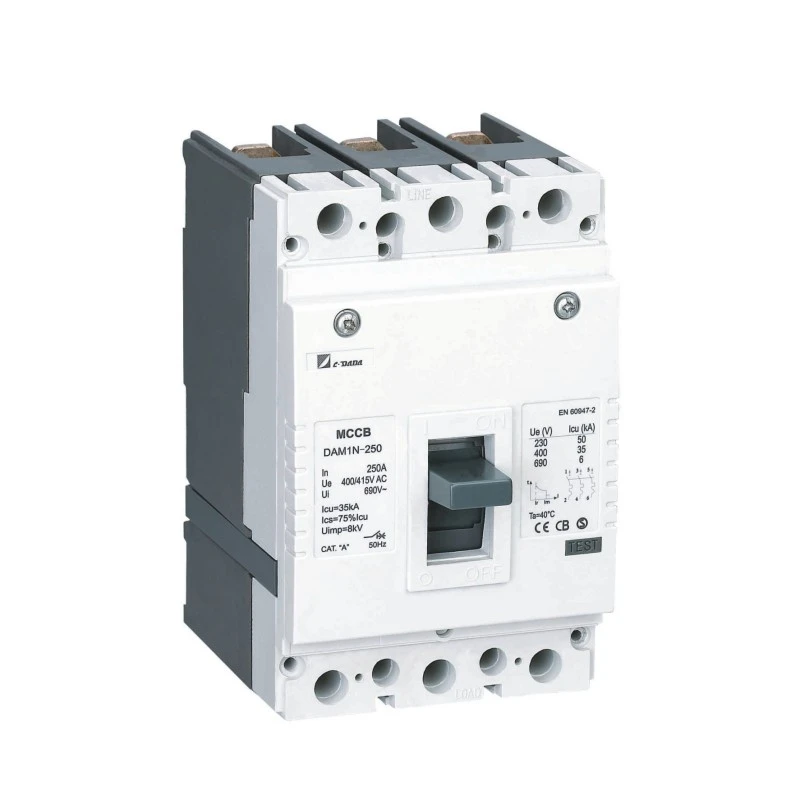

Vigezo vya kimwili vya DAM1-125 MCCB molded kesi kivunja mzunguko

Kanuni ya Kufanya kazi na Mbinu ya Ulinzi

★ Ulinzi wa Joto (Kupakia kupita kiasi)

Ukanda wa bimetali hujipinda unapopashwa joto na mkondo unaoendelea (> uliokadiriwa sasa). Kasi ya kuinama inalingana na ukubwa wa sasa—kuhakikisha utembeaji wa wakati kinyume unaoiga tabia ya joto la kebo, kuzuia safari za kero wakati wa kulinda kifaa.

★ Ulinzi wa Sumaku (Mzunguko Mfupi)

Wakati wa mzunguko mfupi (kwa mfano, awamu hadi awamu au awamu hadi ardhi), uga wa sumaku wa juu mara moja huvuta plunger ya solenoid, ikitoa utaratibu wa latch ndani ya milliseconds-kukata kosa la sasa kabla ya uharibifu wa joto kutokea.

Faida za bidhaa

★ Mwili na Jalada:

Resin ya polyester ya glasi ya nyuzi imetumika kama mwili na nyenzo za kufunika kulingana na kiwango cha EN 60512-20-2. Nyenzo hii, ambayo inaitwa BMC (Kiwanja cha Kukausha Wingi) katika fasihi, inapendekezwa kutokana na maadili ya juu ya umeme na mitambo na inaweza kustahimili halijoto ya 160℃ mfululizo. Nyenzo za BMC hazichomi inapogusana na waya kwa joto la 960 ℃ kulingana na IEC 695-2-1.

Bimetali: Bimetali ni nyenzo inayojumuisha mchanganyiko wa metali mbili za sahani na coefficients tofauti za upanuzi dhidi ya joto. Ya sasa inayopita kwenye mhalifu huwasha moto bimetal. Kutokana na athari za joto hili. bimetal bends kuelekea sahani chini-kupanua. Kwa kuwa joto huongezeka kadiri mkondo unaopita kwenye kivunjaji unavyoongezeka, bimetali huwashwa zaidi na kuinama zaidi. Kwa njia hii, inadhibiti utaratibu wa kufungua kufungua mhalifu.

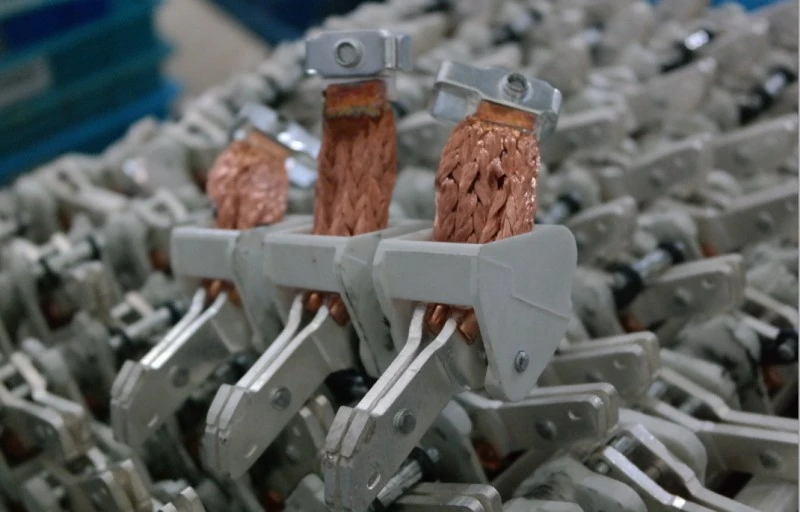

★ Anwani:

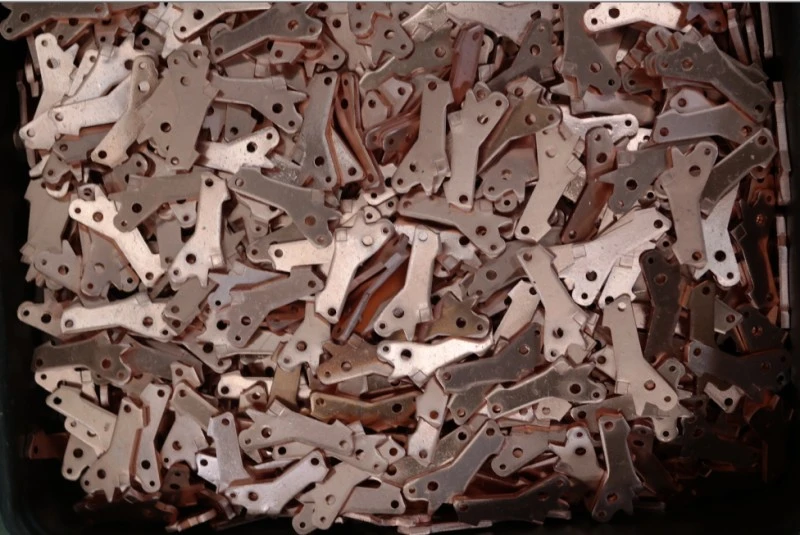

Aloi ya mawasiliano imedhamiriwa kwa wavunjaji kwa kuzingatia maadili yaliyovunjika na kubeba na ujenzi Kawaida fedha, grafiti, nickel, mawasiliano ya aloi ya wolfram hutumiwa katika wavunjaji Mawasiliano, ambayo yanafanywa kwa aloi za fedha-graphite na muundo wa smoothers, hutumiwa katika mawasiliano ya kudumu (chini), mawasiliano ya wolfram ya fedha, ambayo ni ngumu zaidi, hutumiwa katika kusonga (juu). Muundo wa swaged umehakikishwa katika mawasiliano ya kusonga. Kwa njia hii, mawasiliano ya aloi ya swaged na ngumu yana nafasi kwenye mawasiliano ya kudumu katika kila ufunguzi-kufunga.

Kwa njia hii, upinzani wa chini kabisa unahakikishwa.Mguso wa kusonga unapaswa kugusa mguso uliowekwa vizuri sana ili kuwa na upinzani mdogo wa mguso. Hata hivyo, nguvu nyingi za shinikizo la mawasiliano husababisha uharibifu wa anwani katika muda mfupi kuliko kawaida. Aloi za mawasiliano ni muhimu sana kwa kufunga kwa ufunguzi kwa afya.

★ Seli ya Kizima cha Safu (Kitenganishi):

Separators hutumiwa kuzima arc ambayo hutengenezwa wakati wa operesheni ya mvunjaji anayefanya kazi chini ya nishati. Huku mguso wa kusogeza ukiwa umetenganishwa na mguso usiobadilika, mkondo unaendelea kutiririka kati ya waasiliani kwa muda na hii inaitwa arc. Tao hili linapaswa kutoweka kwa muda mfupi sana.

★ Kutoweka kwa Tao:

Safu inasukumwa kuelekea vitenganishi kwa sababu ya uwanja wa sumaku ulioundwa karibu na arc. Kwa njia hii, arc hupanuliwa na inakuwa ndogo na kuvunjwa kati ya sahani za kutenganisha (Mchoro-5). Kutokana na tabia ya nyenzo zinazotumiwa kwenye kuta za upande wa watenganishaji, gesi hutoka kutokana na joto la juu linalosababishwa na arc. Gesi hii ina athari muhimu katika kutoweka kwa arc.

Maombi

CDADA DAM1 Aina Isiyobadilika ya Kivunja Mzunguko Iliyoundwa (MCCB) inaaminika katika miundombinu muhimu:

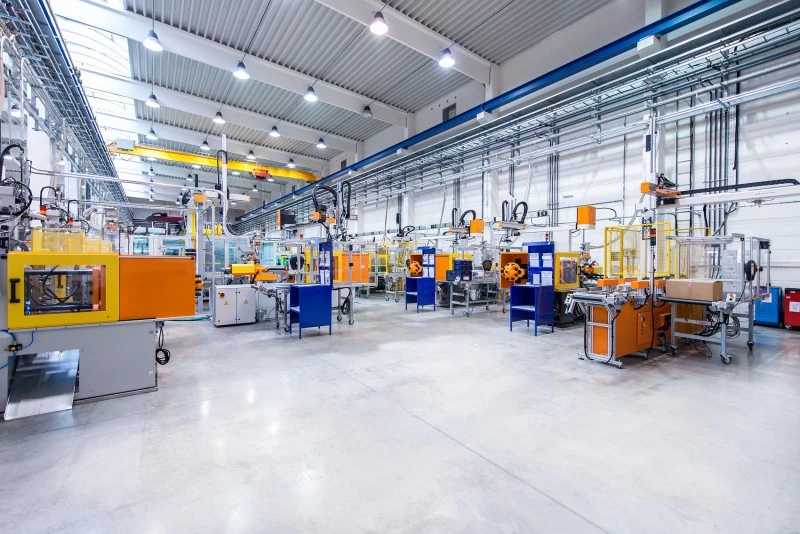

★ Viwanda: Viwanda vya chuma, majukwaa ya mafuta na gesi, mitambo ya kemikali

★ Huduma ya afya: Bodi kuu za hospitali & ndogo za usambazaji

★ Usafiri: Kuashiria reli, mifumo ya mizigo ya uwanja wa ndege

★ Biashara: Skyscrapers, vituo vya data, maduka makubwa, vituo vya mikusanyiko

★ Ukumbi wa Umma: Kumbi za michezo, viwanja vya michezo, majengo ya serikali

Manufaa ya Ufungaji na Matengenezo

★ Ujumuishaji Rahisi:

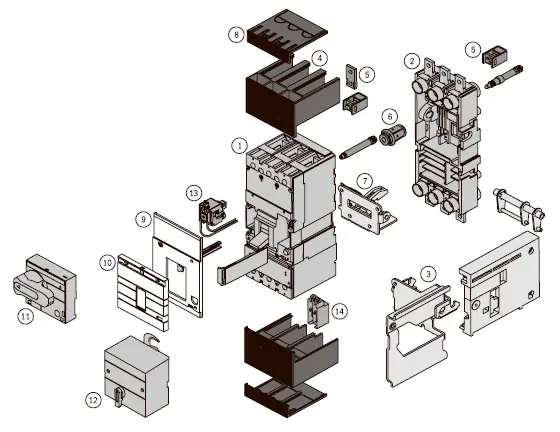

Seti ya kawaida inajumuisha mabasi, vizuizi vya awamu na maunzi

Vifaa vya hiari: anwani za kengele, kutolewa kwa shunt/undervoltage, njia za uendeshaji za umeme

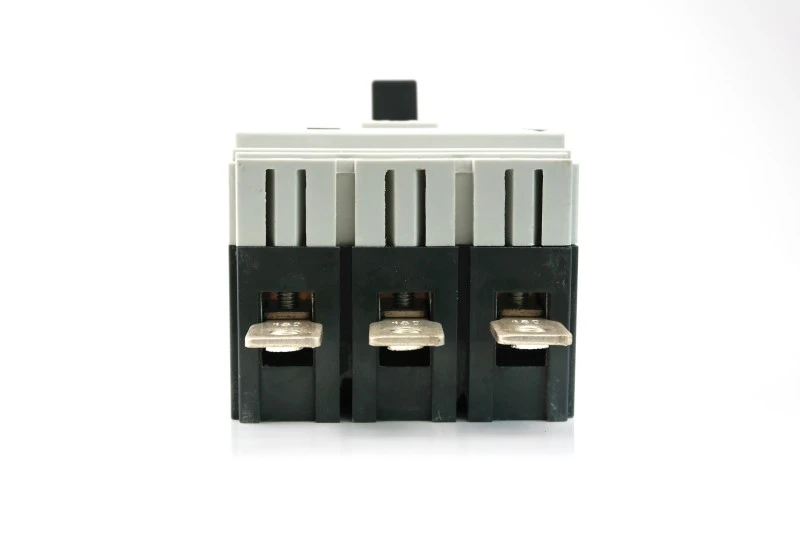

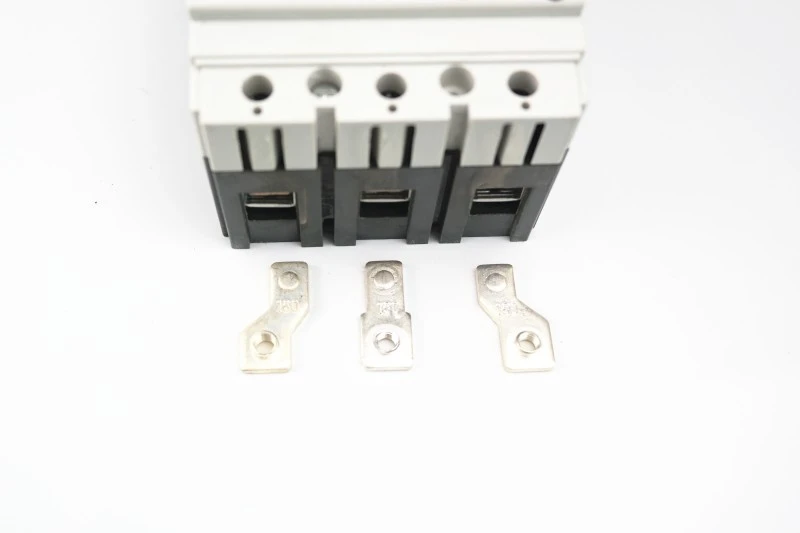

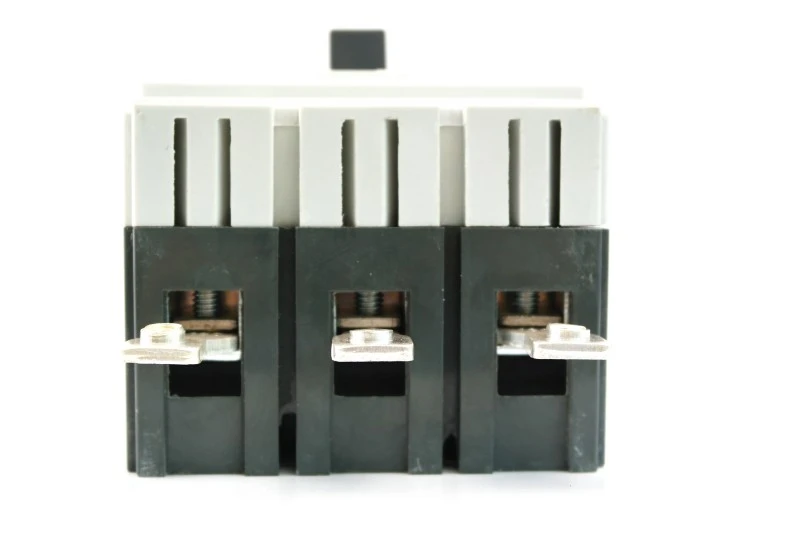

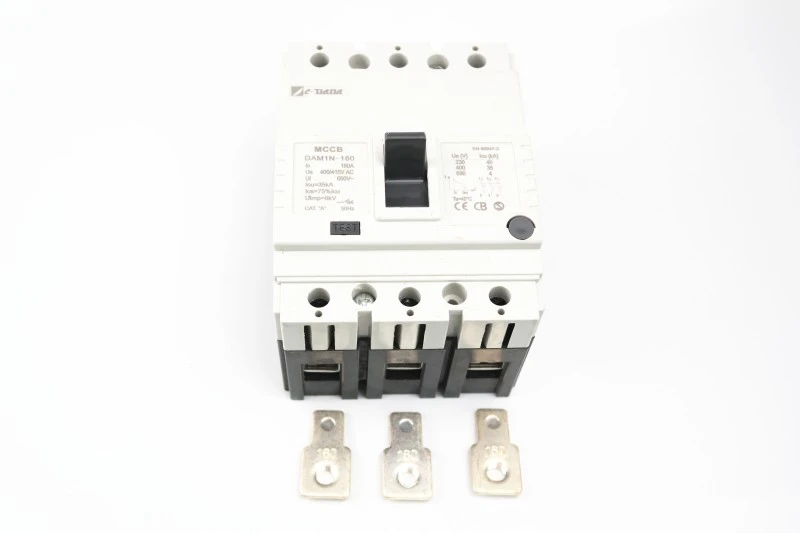

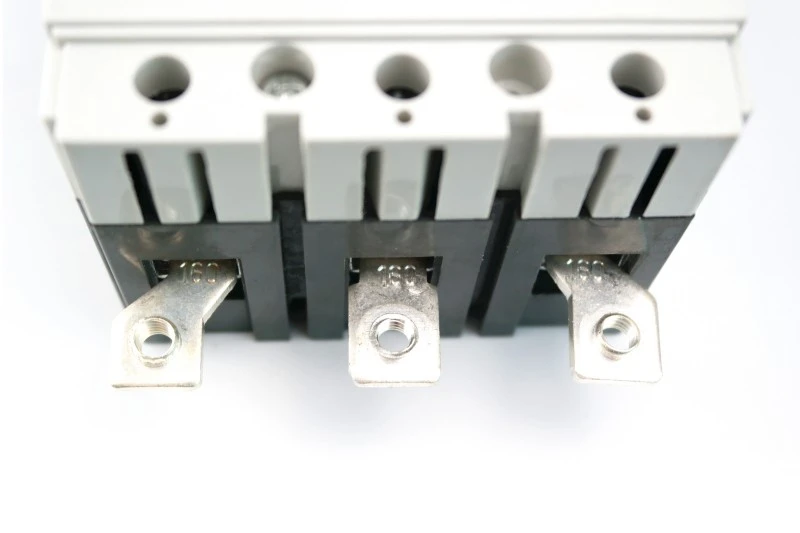

1) Unganisha kwa upau wa basi uliopanuliwa (picha 1)

2) Unganisha kwa kisambaza data (picha 2)

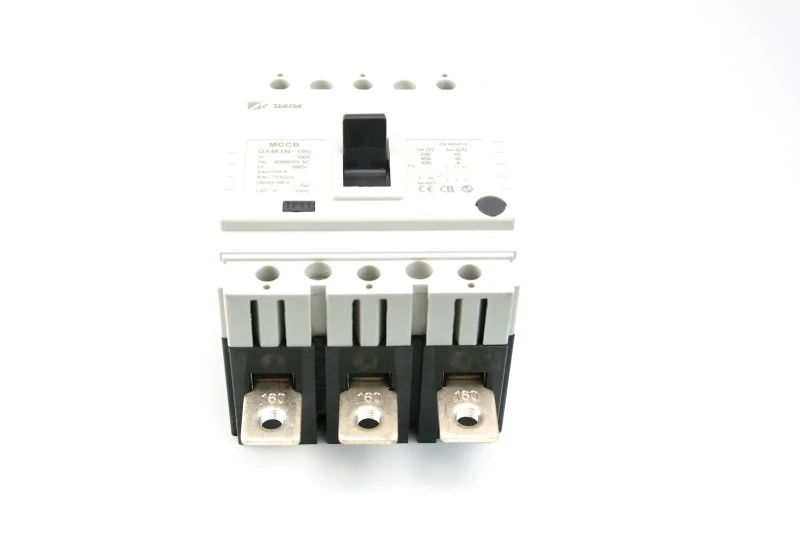

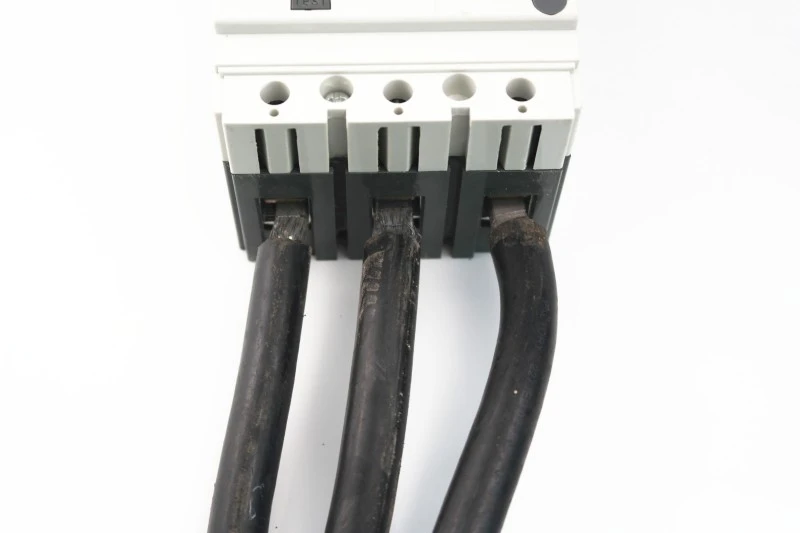

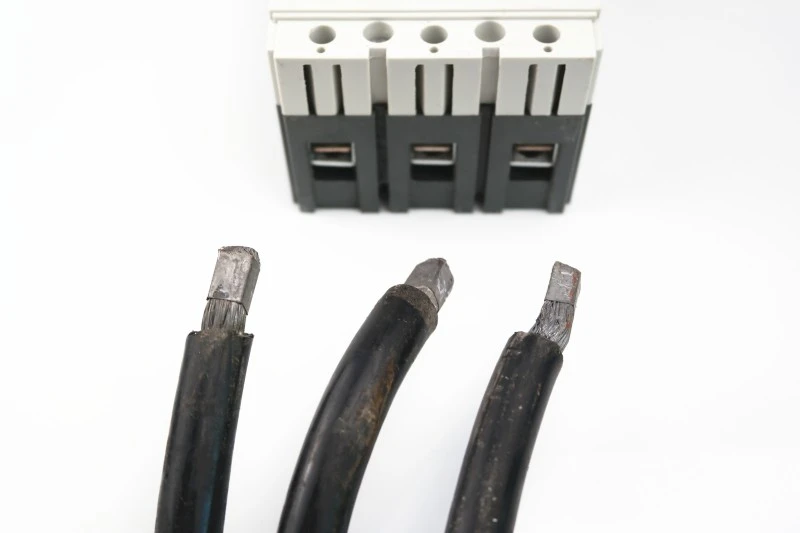

3) Unganisha cable moja kwa moja (picha 3) bila matumizi ya lugs za cable.

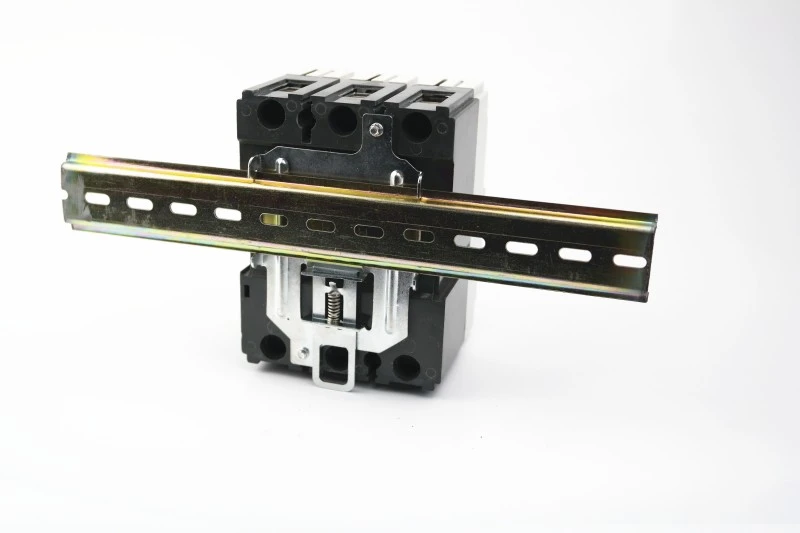

Kwa msaada wa clamp maalum 125 na vitengo 160 vinaweza kuwekwa kwenye DIN-reli.

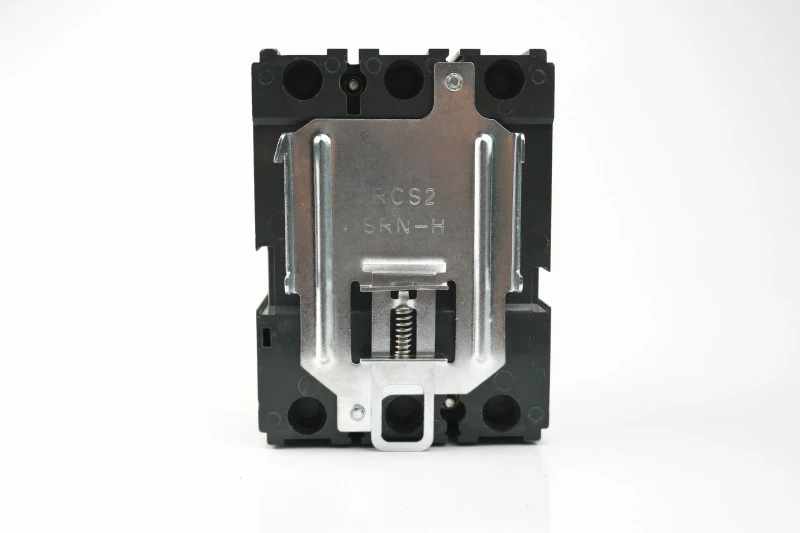

Mvunjaji na clamp

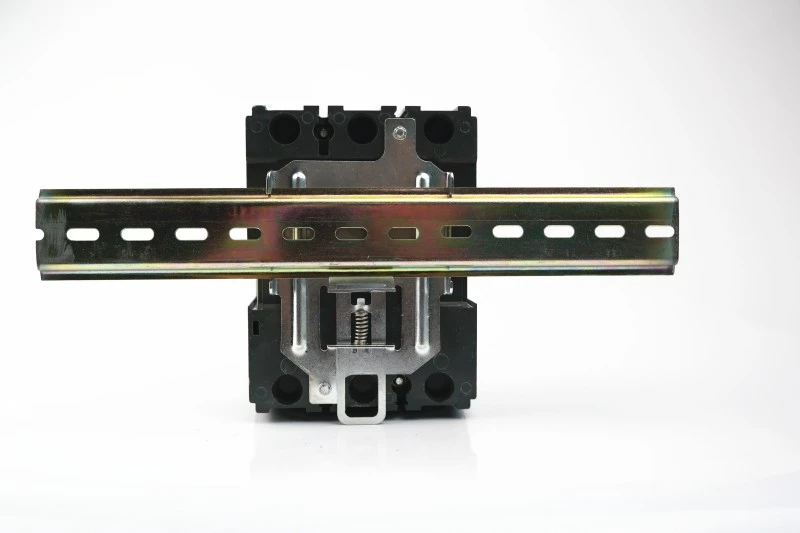

clamp na reli ya DIN

clamp na reli ya DIN

★ Muundo wa Kuokoa Nafasi:

10-20% nyepesi na kompakt zaidi kuliko njia mbadala za nyumbani

Huwasha ukubwa mdogo wa eneo la ndani → nyenzo za chini na gharama za usafirishaji

★ Weka Upya Inayofaa Mtumiaji:

Ashirio wazi la TRIP huzuia kufunga tena kwa upofu

"Bonyeza" inayosikika inathibitisha ushiriki sahihi wa mitambo

★ Tayari-Baadaye:

Inaruhusu programu-jalizi na vifaa vya kuchora (kwa miundo iliyochaguliwa)

Inatumika na programu jalizi za ufuatiliaji mahiri

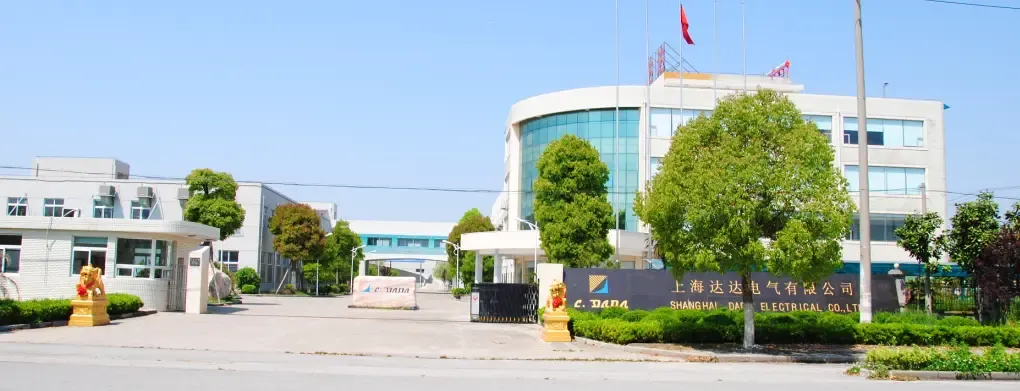

Kwa nini uchague CDADA?

1. Sisi ni mtengenezaji anayeongoza kwa miaka 42+. Kampuni yetu iliyoanzishwa mnamo 1983, inakua haraka sana wakati wa miaka 40.

2. Kundi hili, linalojumuisha viwanda 3, linamiliki eneo la uzalishaji la 52,400m² na limeajiri zaidi ya wafanyakazi 500. Tumewekeza karibu Yuan milioni kumi ili kupanua uendeshaji wetu na kuboresha warsha zetu.

3. Kiwanda kilichokaguliwa na INTERTEK, DEKRA & GMC

4. Katoni za nguvu za juu, ulinzi wa godoro, nzuri kwa usafiri wa nje wa umbali mrefu

Maswali Yanayoulizwa Mara Kwa Mara (FAQ)

Q1: Je, Kivunja Mzunguko Kinachoundwa cha Aina Iliyobadilika ya DAM1 kinaweza kuwekwa kwenye reli ya DIN?

A1: Ndiyo—miundo 125A na 160A inaweza kusakinishwa kwenye reli za DIN kwa kutumia kibano maalum cha hiari. Ukadiriaji wa juu zaidi umewekwa kwenye paneli pekee.

Q2: Je, mfululizo wa DAM1 una uthibitisho gani?

A2: Imeidhinishwa na CE, CB, ASTA, KEMA, SEMKO, na RoHS, na kuhakikisha utiifu katika EU, Mashariki ya Kati, Asia ya Kusini-Mashariki na kwingineko.

Swali la 3: Ninawezaje kuweka upya kivunja baada ya safari?

A3: Kwanza, sogeza lever chini kabisa hadi ZIMWA (utasikia mbofyo), kisha uivute hadi IMEWASHA. Usiwahi kulazimisha moja kwa moja kutoka TRIP hadi ON.

Q4: Je, vifaa vya msaidizi vinaendana?

A4: Ndiyo—wawasiliani wa kengele, waasiliani, shunt/undervoltage releases, na waendeshaji umeme zinaweza kuongezwa bila disassembly.

Q5: Je, DAM1 inafaa kuchukua nafasi ya vivunja-vunja wakubwa?

A5: Kweli kabisa. Alama yake thabiti inaruhusu uingizwaji wa moja kwa moja wa MCCB zilizopitwa na wakati katika paneli nyingi—kuokoa muda na gharama za kuboresha.
