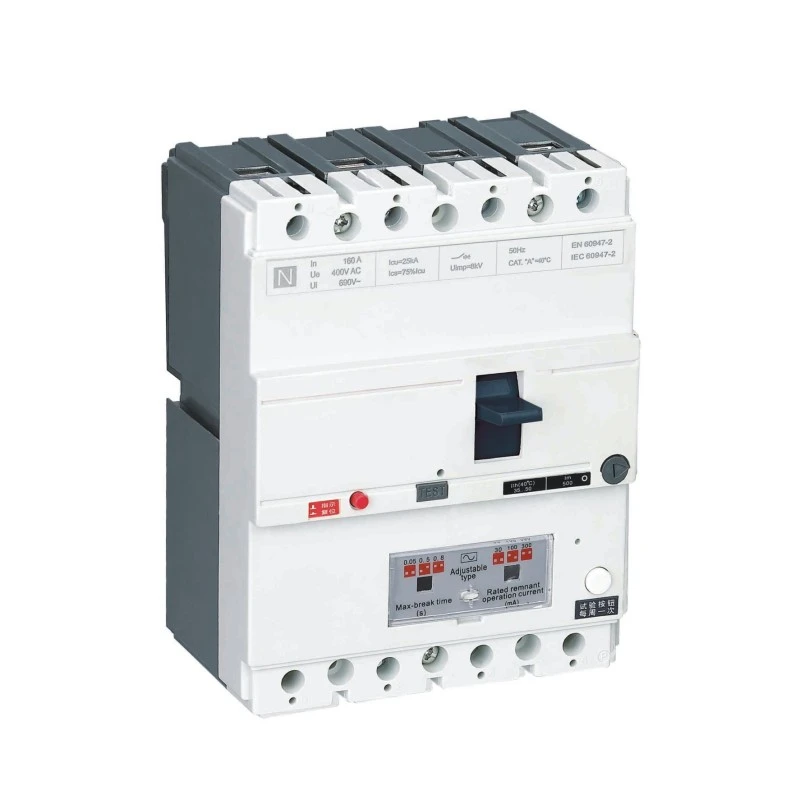

MCCB yenye Ulinzi wa Uvujaji

Imarisha usalama wa umeme zaidi ya upakiaji mwingi na ulinzi wa mzunguko mfupi ukitumia Mfululizo wa CDADA DAM1L MCCB yenye Ulinzi wa Uvujaji, kivunja saketi kilichounganishwa cha kipochi kilicho na utendakazi wa mabaki ya sasa (RCD/ELCB) uliojengewa ndani. Iliyoundwa na mtengenezaji kitaalamu Shanghai DADA Electric CO., LTD kwa viwango vya kimataifa, uvujaji huu wa MCCB 4P unachanganya usambazaji wa nguvu wa utendaji wa juu na ugunduzi wa hitilafu za ardhini zinazookoa maisha na moto.

Imekadiriwa kutoka 10A hadi 500A kwa 400V/415V, inatoa mkondo wa kufanya kazi wa mabaki unaoweza kubadilishwa (30mA–1000mA) na ucheleweshaji wa muda wa hiari—kuwezesha ulinzi maalum kwa usalama wa kibinafsi (≤30mA) au uzuiaji moto (100mA–500mA+). Kwa vifaa vya elektroniki vya awamu nyingi, husalia kufanya kazi hata kama awamu moja itashindwa au voltage itashuka hadi 50V, na hivyo kuhakikisha utegemezi usio na kifani katika miundombinu muhimu kama vile vichuguu, sehemu za juu, vituo vya usafirishaji na mitambo ya viwandani.

Vigezo Muhimu

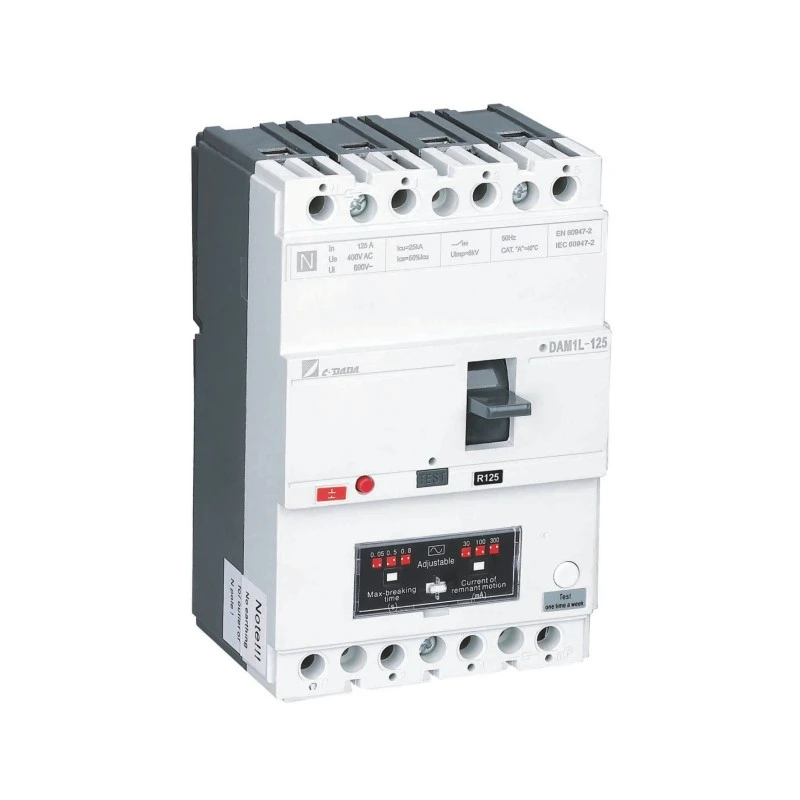

Mfano: Mfululizo wa DAM1L - Earth Leakage MCCB (MCCB ya aina ya CBR)

Nguzo: 4P (kawaida; 3P inapatikana kwa ombi)

Iliyokadiriwa Sasa (Katika): 10A - 500A

Iliyopimwa Voltage: 400V / 415V AC, 50Hz

Voltage ya insulation (Ui): 400V (≤160A), 690V (>250A)

Mipangilio ya Sasa ya Mabaki (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Marekebisho: Marekebisho ya tovuti ya I△n na muda wa safari (papo hapo au kuchelewa)

Aina za uwezo wa kuvunja:

Aina B: Msingi (Inm <100A)

Aina ya S: Kawaida

Aina ya H: Zinazovunja sana (> 160A)

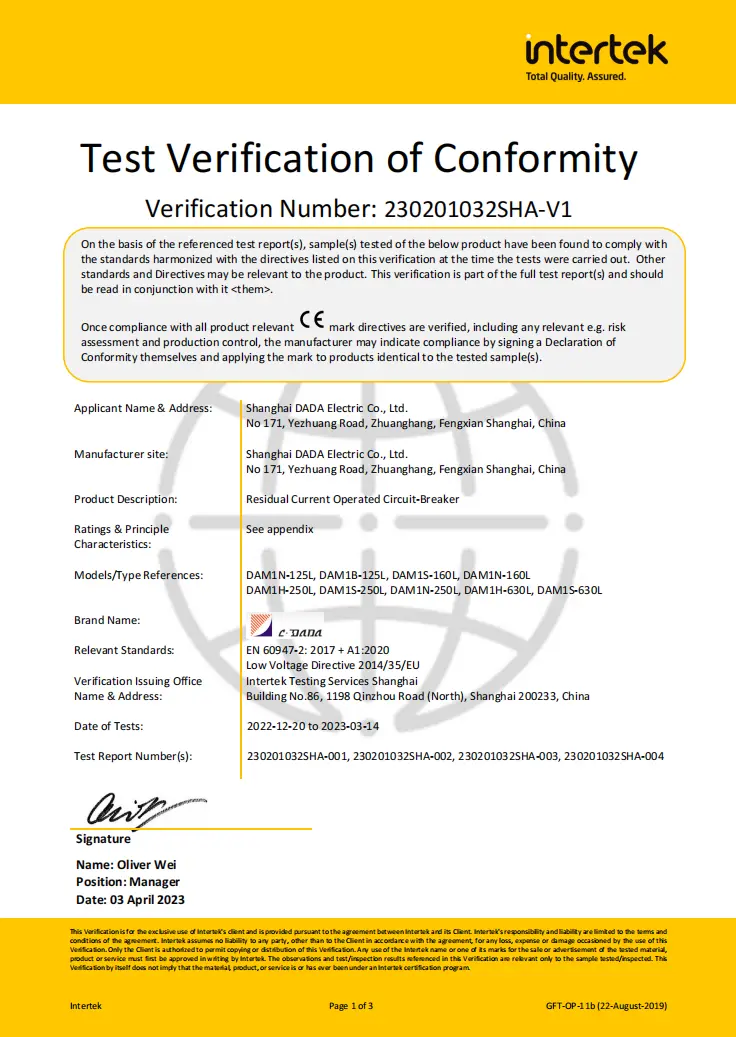

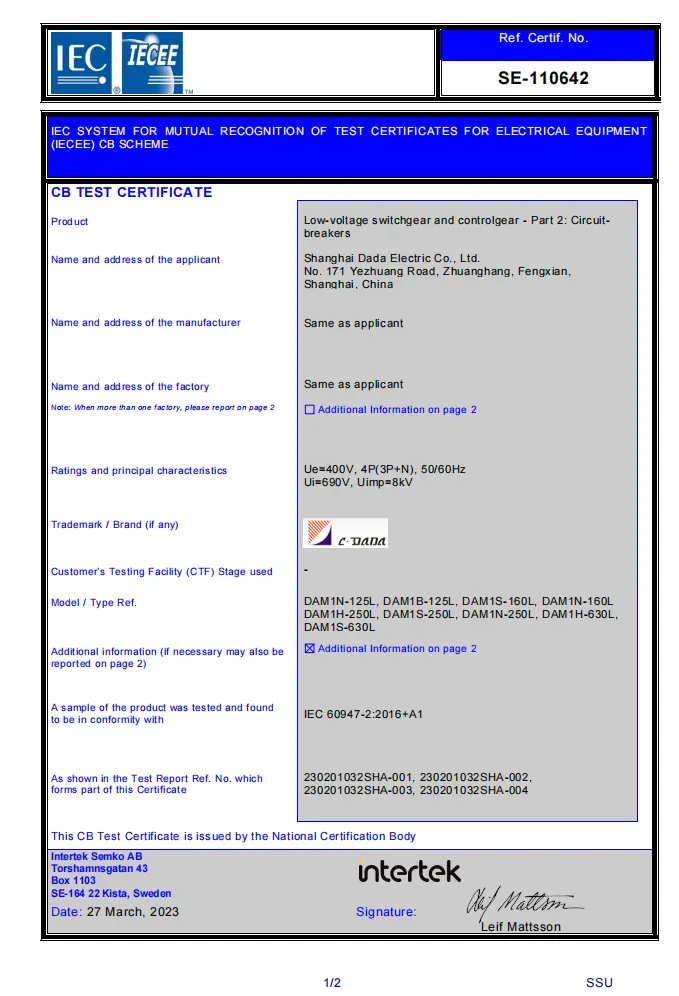

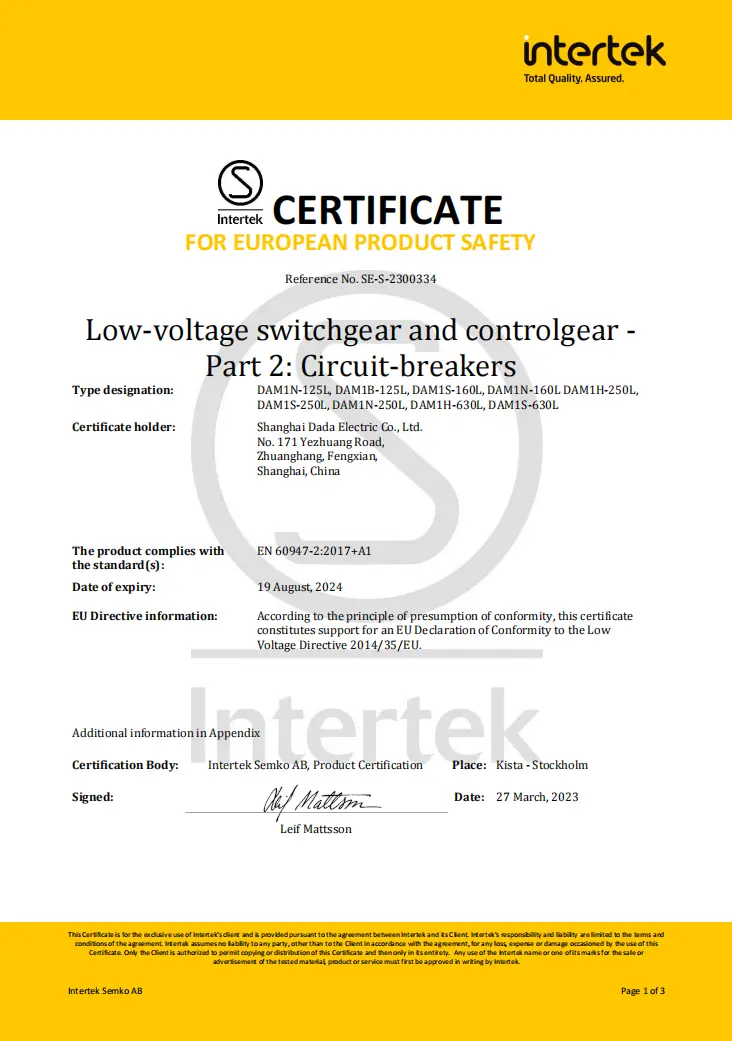

Vyeti: CE, CB, SEMKO

Sifa Muhimu:

★ Mzunguko wa RCD unaotumia awamu nyingi → hufanya kazi hadi 50V

★ Tenganisha waasiliani wakuu na wa upinde

★ Kitufe cha jaribio la Kusukuma-hadi-safari

★ Mipangilio ya sumaku inayoweza kurekebishwa (0.8–1.0×Katika)

★ Uwezo mkubwa wa EMI/RFI wa kuzuia mwingiliano

★ Kamili nyongeza mbalimbali: shunt safari, saidizi/alarm mawasiliano, Rotary kushughulikia

Karatasi ya data ya kiufundi

Vivunja Mizunguko vya Kuvuja kwa Dunia (ELCB)

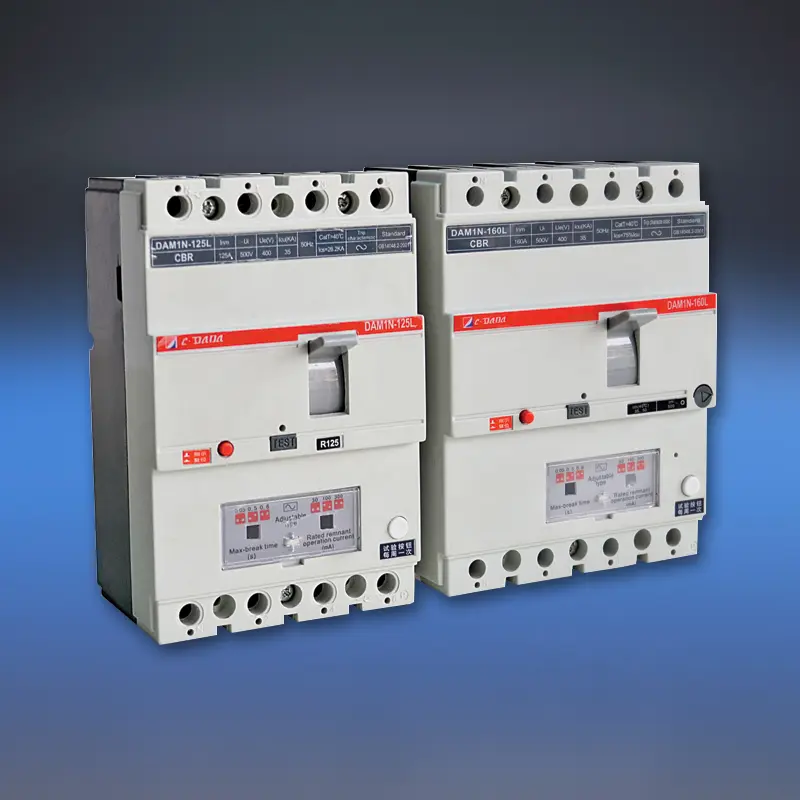

Mfano			DAM1-125L			DAM1-160L
Msimbo wa Uwezo wa Kuvunja			B	N	S	B	N	S
Imekadiriwa Saizi ya Sasa ya Fremu- Inm (A)			125A			160A
Iliyokadiriwa Sasa (40,50 au 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Idadi ya Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(kilele)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Kiwango cha sasa cha mabaki (mA)			100-300-500			100-300-500
Kuchelewa kwa wakati (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Mali ya Dielectric (V)			2500			3000
umbali wa kujitenga (mm)			≤30/0			≤30/0
Uvumilivu	Jumla ya Mizunguko		8000			8000
	Maisha ya Umeme		1000			1000
	Maisha ya Mitambo		7000			7000
Kitengo (EN 60947-2/IEC 60947-2)	Mzunguko kuu		A/0			A/0
	Mzunguko msaidizi		AC-15			AC-15
Chini ya Kutolewa kwa Voltage			√			√
Kutolewa kwa Shunt			√			√
Mawasiliano Msaidizi			√			√
Anwani ya Kengele			√			√
Mawasiliano Msaidizi na Mawasiliano ya Kengele			√			√
Kushughulikia Utaratibu wa Uendeshaji			√			√
Utaratibu wa Uendeshaji wa Umeme			√			√
Jalada la terminal			√			√
Separator ya awamu			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Uzito	Toleo lisilohamishika la 3P/4P		-			-
	Toleo la programu-jalizi la 3P/4P		-			-
	Chora toleo la 3P/4P		-			-

Kwa nini uchague CDADA MCCB yenye Ulinzi wa Uvujaji?

★ Kweli Integrated Usalama

Tofauti na moduli za RCD za kuongeza, DAM1L ina ulinzi wa uvujaji uliojengwa ndani, uliosawazishwa na kiwanda—kuhakikisha uratibu kamili na kuondoa masuala ya uoanifu.

★ Nguvu ya Awamu nyingi kwa Mzunguko wa RCD

RCD za mapema zilishindwa ikiwa awamu moja ilipotea. Muundo wa CDADA hutumia awamu zote kuwasha vifaa vya kielektroniki vya ulinzi, kwa hivyo huendelea kufanya kazi hata wakati wa hasara ya awamu au chini ya umeme.

★ Malengo ya Ulinzi Mara Mbili katika Kifaa Kimoja

◆ 30mA: Inakidhi mahitaji ya IEC kwa ulinzi wa kibinafsi wa mshtuko

◆ 100mA–1000mA: Huzuia moto wa uharibifu wa insulation kutoka kwa hitilafu ndogo, zinazoendelea za ardhi

★ Sehemu-Inaweza Kurekebishwa kwa Masharti ya Ulimwengu Halisi

Usikivu mzuri wa sauti na kucheleweshwa kwa wakati ili kuzuia usumbufu katika mazingira yenye unyevunyevu (k.m., maeneo ya kuosha magari, mashambani) huku ukidumisha usalama.

★ Kuegemea kwa Daraja la Viwanda

Uwezo wa juu wa kukatika (aina ya H), utengano wa safu thabiti, na ulinzi wa kituo cha IP20+ huifanya kufaa kwa mipangilio mikali ya kibiashara na viwandani.

★ Uzingatiaji wa Kimataifa, Thamani ya Ndani

Imeidhinishwa kwa Ulaya (CE/CB), nchi za Nordic (SEMKO)—inafaa kwa miradi ya kuuza nje—ikiwa na bei ya ushindani kutoka kwa mtengenezaji anayeaminika wa China.

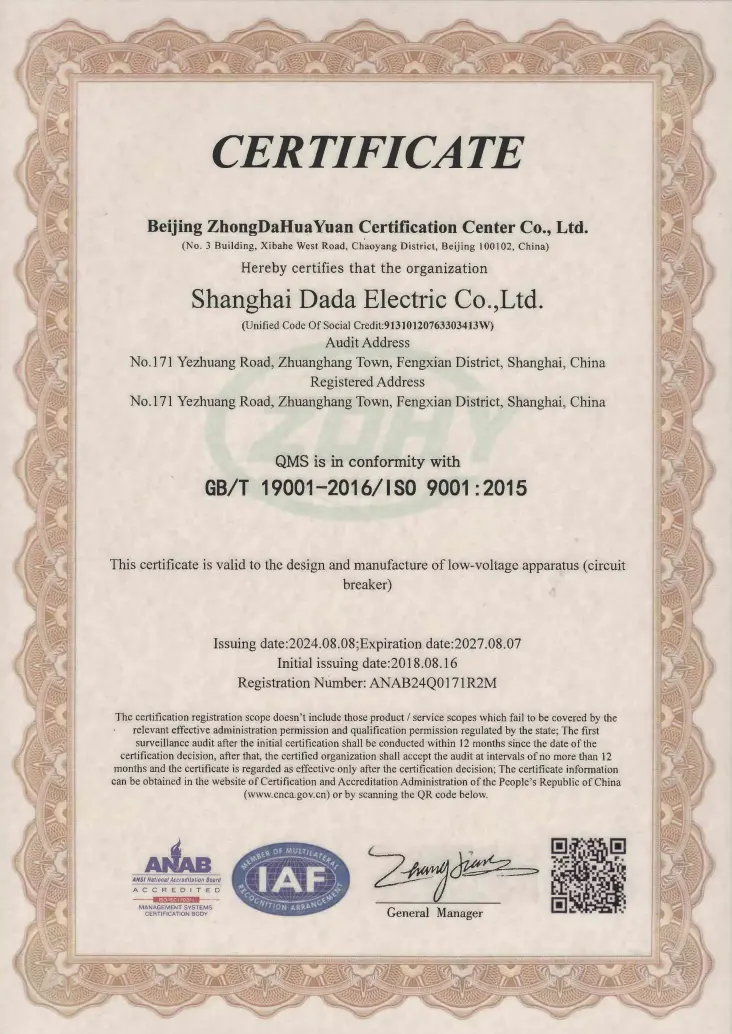

★ Kituo chetu cha utengenezaji kimeidhinishwa chini ya Mfumo wa Kusimamia Ubora wa ISO9001:2015.

Maombi ya Kawaida

Makao ya Juu: Mpataji mkuu au paneli za sakafu (300mA kwa kupunguza hatari ya moto)

Vichuguu na Njia za chini ya ardhi: Miundombinu muhimu inayohitaji ugunduzi usiofaa wa kuvuja

Hospitali na Shule: ulinzi wa 30mA katika maeneo yenye unyevunyevu (maabara, vyoo)

Mimea ya Viwandani: Milisho ya magari yenye ufuatiliaji wa makosa ya ardhini

Maeneo ya Ujenzi: Usambazaji wa nguvu wa muda na ulinzi wa wafanyakazi

Maswali Yanayoulizwa Mara kwa Mara

Swali la 1: Kuna tofauti gani kati ya MCCB ya kawaida na MCCB yenye ulinzi wa kuvuja?

A1: MCCB ya kawaida hulinda tu dhidi ya upakiaji na nyaya fupi. DAM1L huongeza ugunduzi wa mabaki ya mkondo (uvujaji wa ardhi)—kujikwaa wakati mkondo wa sasa unavuja hadi ardhini (k.m., kupitia mtu au insulation iliyoharibiwa), kuzuia mshtuko wa umeme au moto.

Swali la 2: Je, ninaweza kutumia 100A MCCB RCD kwa ulinzi wa kibinafsi?

A2: Ikiwa tu imewekwa kwa 30mA. Kiwango cha sasa (100A) kinafafanua uwezo wa mzigo; mpangilio wa mabaki (I△n) unafafanua utendakazi wa usalama. Kwa ulinzi wa mshtuko, I△n lazima iwe ≤30mA, bila kujali In.

Q3: Kwa nini mzunguko wa RCD unahitaji nguvu ya awamu nyingi?

A3: Ikiwa inaendeshwa na awamu moja pekee, kutofaulu kwa awamu moja kunaweza kulemaza ulinzi wa uvujaji. Muundo wa awamu nyingi wa CDADA huhakikisha kwamba RCD inasalia hai hata wakati wa kupoteza awamu au voltage ya chini (hadi 50V) - muhimu kwa uendelevu wa usalama.

Q4: Je, 4P kuvuja MCCB inafaa kwa mifumo ya TT au TN-S?

A4: Ndiyo—imeundwa kwa ajili ya mifumo ya TT, TN-S, na TEHAMA. Muundo wa 4P huvunja awamu zote na zisizoegemea upande wowote, muhimu kwa mifumo ya TT ambapo upande wowote hauegemezwi juu ya mkondo.

Q5: Kwa nini uchague CDADA juu ya mchanganyiko wa kawaida wa RCD + MCCB?

A5: matoleo ya CDADA DAM1L:

● Alama ndogo zaidi (iliyounganishwa dhidi ya vifaa viwili)

● Uratibu ulioidhinishwa (hakuna hatari isiyolingana)

● Gharama ya chini & utata wa nyaya

● Kuegemea zaidi (kipimo kimoja kilichofungwa)

● Urekebishaji kwenye tovuti hauwezekani kwa RCD za unyeti usiobadilika
