RCBO ni nini?

AnRCBO— kivunja mzunguko wa sasa cha mabaki chenye ulinzi wa juu ya sasa — ni kifaa cha ulinzi chenye voltage ya chini ambacho huchanganya ulinzi wa upakiaji, ulinzi wa mzunguko mfupi na ugunduzi wa mabaki ya mkondo (kuvuja) katika kitengo kimoja kilichoundwa. Ndani ya nyumba iliyoshikana, utaratibu wa safari ya joto-sumaku hushughulikia upakiaji mwingi na mzunguko mfupi, wakati kibadilishaji cha sasa cha mlolongo wa sifuri kikiendelea kulinganisha mtiririko wa sasa katika kondakta hai na isiyo na upande. Tofauti inapozidi mkondo uliokadiriwa wa mabaki (IΔn), kifaa husafiri ndani ya milisekunde, kukata usambazaji kabla ya mkondo wa kuvuja kunaweza kudhuru watu au kusababisha moto.

Wakati wa kuchagua RCBO: mizunguko midogo ya mwisho ambayo inahitaji ulinzi wa sasa na ulinzi wa kibinafsi wa uvujaji - vyombo vya nje, saketi za kifaa, gereji, vyumba vya chini ya ardhi, bafu na maeneo mengine yenye unyevunyevu au yanayofikika kwa urahisi.

DABL-63 ni ya darasa la RCBO: kifaa kimoja, ulinzi tatu - chaguo la nafasi zaidi na la gharama nafuu kwa saketi za mwisho za kaya za awamu moja.

Residual Current Circuit Breaker with Overcurrent Protection

Jinsi ya kuchagua RCBO sahihi?

1. Ukadiriaji wa sasa (Ndani): linganisha mzigo unaoendelea wa saketi, pamoja na chumba cha kulia cha mikondo ya vifaa vya umeme (k.m. 40A inashughulikia saketi za kawaida za kifaa cha kaya).

2. Uwezo wa kuvunja (Icn): lazima uwe wa juu zaidi kuliko sasa unaotarajiwa wa mzunguko mfupi kwenye sehemu ya usakinishaji; 6kA inashughulikia viwango vya kawaida vya makosa ya makazi na biashara nyepesi.

3. Nguzo: 1P+N kwa mizunguko ya mwisho ya awamu moja yenye uwekaji wa reli ya DIN.

4. Tabia ya kusafiri: C-curve (5–10× In) kwa mizigo ya jumla ya kaya na vifaa; B-curve kwa umeme nyeti; D-curve kwa kuanzia motor.

5. Viwango na uidhinishaji: Utiifu wa IEC/EN 61009-1 na uwekaji alama wa CE ndio msingi wa miradi ya kimataifa.

6. Utumiaji: vipokezi vya nje, saketi za vifaa na taa za gereji/chini ya chini inaweza kuhitaji usikivu wa juu zaidi kuliko saketi za jumla za ndani.

Jinsi RCBO iliyoainishwa vizuri inavyoonekana

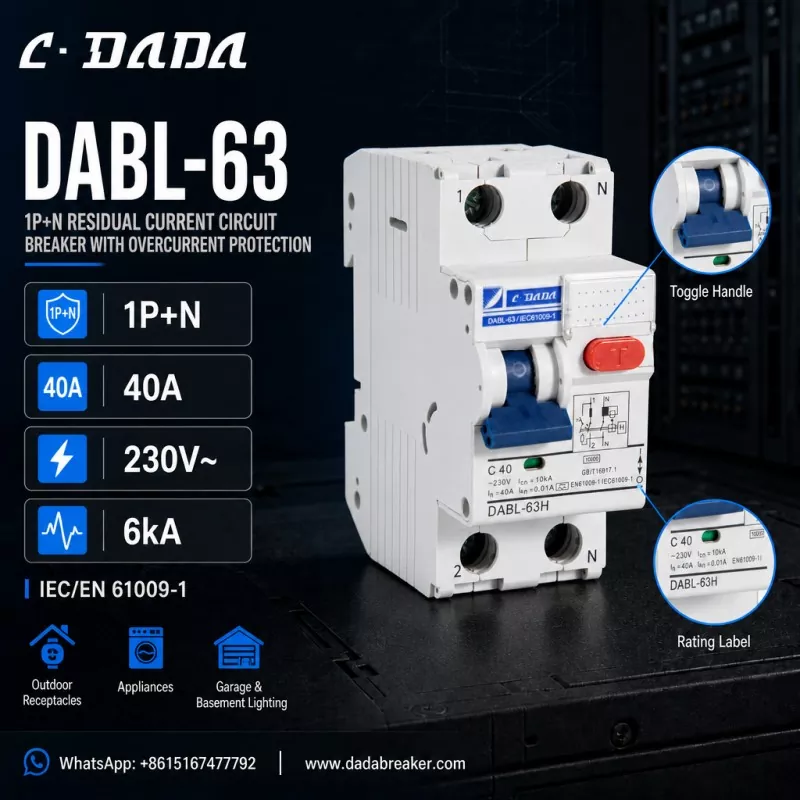

Ili kufanya saruji hii, fikiria DABL-63 kutokaC·DADA Umeme, kikatiza saketi cha sasa cha 1P+N chenye ulinzi wa sasa unaoonyesha kile cha kuangalia katika darasa hili la kifaa:1P+N usanidi

● Nguzo ya moja kwa moja iliyobadilishwa na isiyoegemea upande wowote inafuatwa, iliyoshikana kwa mbao za kawaida za usambazaji za DIN-reli 40A iliyokadiriwa sasa (In)

● Na C-curve tripping (C40) 230V ~ lilikadiriwa voltage

● Uwezo wa kuvunja 6kA (Icn)

● IΔn = 0.01A (10mA) ulinzi wa sasa wa mabaki wenye unyeti wa juu

● Utiifu wa IEC/EN 61009-1

● Kitufe cha jaribio la T nyekundu kwa ukaguzi wa utendakazi wa mara kwa mara, vituo vilivyowekwa alama 1/2/N, lebo ya ukadiriaji na mchoro wa mzunguko kuchapishwa kwenye nyumba.

● Imeundwa kwa ajili ya vyombo vya nje, vifaa vya nyumbani, gereji na taa za chini ya ardhi

Mantiki nyuma ya maelezo haya

Fremu ya 40A, 1P+N yenye ulinzi wa uvujaji wa unyeti wa 10mA hufunika saketi nyingi za mwisho za makazi: 40A inalingana na mzigo wa kifaa cha kawaida na saketi za soketi, 1P+N huweka kifaa kikiwa kimeshikamana kwa bodi za usambazaji zilizosongamana, na unyeti wa 10mA hutoa safu ya ziada ya ulinzi wa kibinafsi mahali ambapo mwongozo wa IEC unadai katika maeneo ya nje - haswa.

Maswali Yanayoulizwa Mara kwa Mara

Swali: RCBO ni nini?

J: RCBO - kivunja mzunguko wa sasa chenye ulinzi wa juu wa sasa - ni jedwali la kuweka upya kifaa cha ulinzi cha voltage ya chini ambacho huchanganya ulinzi wa upakiaji, ulinzi wa mzunguko mfupi na ulinzi wa mabaki ya sasa (kuvuja) katika kitengo kimoja, kwa kawaida hadi 63A kwa saketi za mwisho.

Swali: Kuna tofauti gani kati ya RCBO na MCB?

A: MCB hutoa ulinzi wa upakiaji tu na wa mzunguko mfupi. RCBO huongeza ugunduzi wa mabaki ya mkondo (uvujaji) juu, ikitenganisha saketi wakati mkondo wa kuvuja unazidi IΔn - kulinda watu na kuzuia moto wa umeme.

Swali: Je, IΔn = 10mA inamaanisha nini?

J: IΔn ni sasa iliyokadiriwa ya kufanya kazi kwa mabaki. 10mA ni ukadiriaji wa unyeti wa hali ya juu: kifaa husafiri wakati mkondo wa uvujaji unapofikia 10mA, hutoa ulinzi wa kibinafsi wa haraka kuliko ukadiriaji wa madhumuni ya jumla wa 30mA.

S: DABL-63 RCBO ni nini?

J: DABL-63 ni kikatiaji umeme cha mabaki cha 1P+N chenye ulinzi wa sasa zaidi kutoka kwa C·DADA Electric — 40A, C-curve, 230V~, 6kA uwezo wa kukatika na ulinzi wa kuvuja kwa unyeti wa 10mA, kulingana na IEC/EN 61009-1, kwa taa za nje za nyumba, taa za nyumbani na vyombo vya nyumbani.
