Mwongozo wa Vitendo kwa Vivunja Mizunguko ya Kesi Iliyofinyangwa

2026-08-25 0 Niachie ujumbe

MCCB ni nini?

CCM -molded kesi mzunguko mhalifu— ni kifaa cha ulinzi chenye voltage ya chini ambacho hutenganisha saketi kiotomatiki inapotambua hali ya upakiaji au mzunguko mfupi wa mzunguko. Tofauti na fuse, inaweza kuwekwa upya na kutumika tena baada ya safari. Ndani ya kipochi kilichoundwa, utaratibu wa safari ya sumaku-mafuta hushughulikia kazi mbili: kipengele cha joto hujibu kwa upakiaji unaoendelea, wakati kipengele cha sumaku humenyuka papo hapo kwa hitilafu za mzunguko mfupi. Matokeo yake ni ulinzi unaolingana na jinsi mizigo halisi ya umeme inavyofanya.

Wakati wa kuchagua MCCB: visambazaji kuu vinavyoingia, paneli za usambazaji wa awamu tatu, saketi kubwa za magari, au sehemu yoyote ambapo mkondo unaotarajiwa wa mzunguko mfupi unazidi kile ambacho MCB inaweza kukatiza.

Wakati MCB inatosha: mizunguko ndogo ya mwisho yenye mizigo ya kawaida na viwango vya chini vya makosa - bodi za makazi, taa na nyaya za soketi.

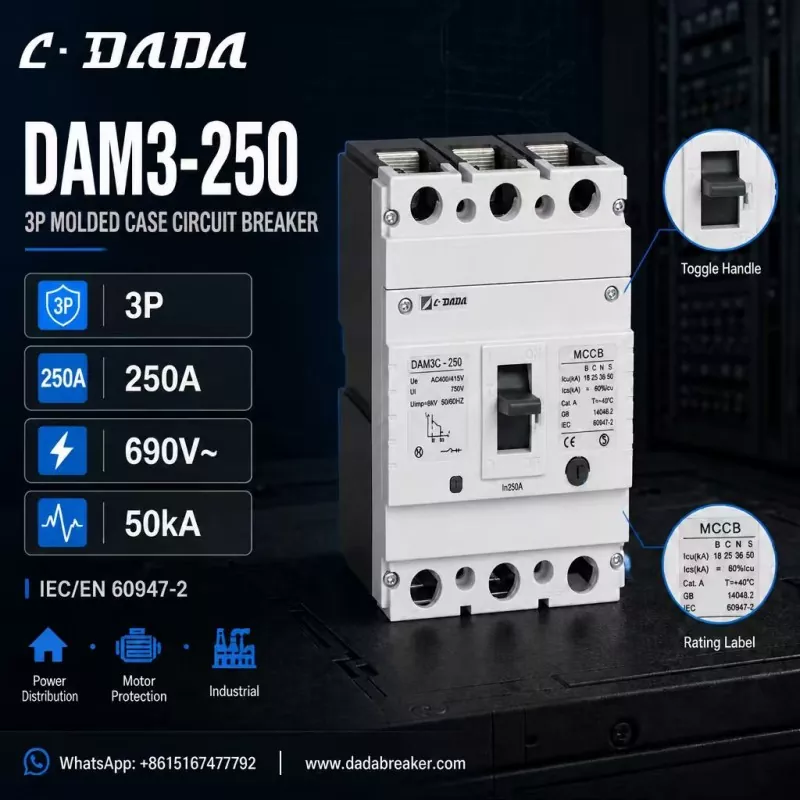

250A three-pole MCCB

Jinsi ya kuchagua MCCB sahihi

Iliyokadiriwa sasa (Katika)

1. - kufanana na mzigo unaoendelea, na kuruhusu kichwa cha kichwa kwa kuanzia mikondo ya motors.

Kuvunja uwezo (Icu / Ics)

2. - lazima iwe juu zaidi kuliko sasa inayotarajiwa ya mzunguko mfupi kwenye hatua ya ufungaji. Kiwango cha juu cha kosa, juu ya Icu unayohitaji.

Nguzo

3. — 3P kwa mifumo ya awamu tatu, 4P ambapo upande wowote pia unahitaji kukatwa.

Ukadiriaji wa voltage

4. - angalia voltage ya uendeshaji iliyopimwa (Ue), voltage ya insulation (Ui) na kuhimili msukumo (Uimp) dhidi ya mfumo.

Viwango na vyeti

5. - Uzingatiaji wa IEC/EN 60947-2 na uwekaji alama wa CE ndio msingi wa miradi ya kimataifa.

Maombi

6. - ulinzi wa magari, usambazaji wa nguvu na mitambo ya viwanda inaweza kuhitaji viwango tofauti vya sura na sifa za safari.

Jinsi 250A MCCB iliyoainishwa inavyoonekana:

Ili kutengeneza saruji hii, zingatia DAM3-250 kutoka C·DADA Electric — MCCB ya nguzo tatu ya 250A inayoonyesha kile cha kuangalia katika darasa hili la kifaa:

Mpangilio wa 3P

● yenye 250A iliyokadiriwa sasa (In), inayofaa kwa bodi za usambazaji za awamu tatu

Ukadiriaji wa voltage:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Uwezo wa kuvunja hadi 50kA

● — Icu ya 18 / 25 / 36 / 50 kA katika vibadala vya B/C/N/S, ili wasakinishaji waweze kulingana na viwango vya hitilafu katika maeneo tofauti ya mtandao.

Uzingatiaji wa IEC/EN 60947-2 na GB 14048.2

● alama ya CE, ikiwa na mpini wa KUWASHA/ZIMA wazi kwa hali ya uendeshaji inayoonekana

● Imejengwa kwa usambazaji wa nishati, ulinzi wa gari na matumizi ya viwandani

Mantiki ya ubainishaji huu: fremu ya 250A, yenye nguzo 3 yenye uwezo wa kuvunja darasa la 50kA inashughulikia mahitaji mengi ya wajenzi wa paneli na kontrakta - kutoka kwa bodi kuu za usambazaji hadi saketi za malisho ya injini - wakati anuwai nyingi za Icu hukuruhusu gharama ya saizi sahihi dhidi ya viwango halisi vya hitilafu.

Pendekezo la uteuzi

● Kwa mizunguko ya mwisho hadi ~125A yenye viwango vya chini vya hitilafu, MCB ndiyo chaguo la kiuchumi.

● Kwa usambazaji mkuu, ulinzi wa injini na swichi ya viwandani, chagua MCCB yenye uwezo wa kuvunja unaozidi mkondo unaotarajiwa wa mzunguko mfupi wa usakinishaji.

● Wakati kuna shaka, saizi ya daraja moja juu ya uwezo wa kuvunja: tofauti ya gharama ni ndogo, wakati ukingo wa ulinzi unaweza kuwa tofauti kati ya hitilafu ndogo na kukatika kwa kiasi kikubwa.

Maswali yanayoulizwa mara kwa mara

Swali: MCCB ni nini?

A: Amolded kesi mzunguko mhalifuni kifaa kinachoweza kuwekwa upya cha ulinzi wa voltage ya chini ambacho hutenganisha saketi inapopakia kupita kiasi au mzunguko mfupi, iliyoundwa kwa ajili ya mikondo ya juu na viwango vya hitilafu kuliko kikatiza saketi kidogo.

Swali: Icu ina maana gani kwenye MCCB?

J: Icu ndio uwezo wa mwisho wa kukatika kwa mzunguko mfupi - upeo wa juu wa kosa ambalo mhalifu anaweza kukatiza. Ics ni uwezo wa kuvunja huduma, kiwango ambacho inaweza kukatiza mara kwa mara na kuendelea kufanya kazi.

Swali: Je, nitachaguaje uwezo wa kuvunja kwa ajili ya MCCB yangu?

J: Chagua ukadiriaji wa Icu wa juu zaidi kuliko unaotarajiwa wa sasa wa mzunguko mfupi kwenye sehemu ya usakinishaji. Bodi za usambazaji zilizo na uwezo wa juu wa transfoma au vifaa vya kulisha virefu vya viwandani kwa kawaida huhitaji vifaa vya darasa la 36–50kA.

Swali: DAM3-250 MCCB ni nini?

J: DAM3-250 ni kivunja mzunguko wa kesi yenye nguzo tatu ya 250A kutoka C·DADA Electric, iliyokadiriwa hadi 690V na uwezo wa kuvunja hadi 50kA, kwa usambazaji wa nguvu, ulinzi wa gari na matumizi ya viwandani.
