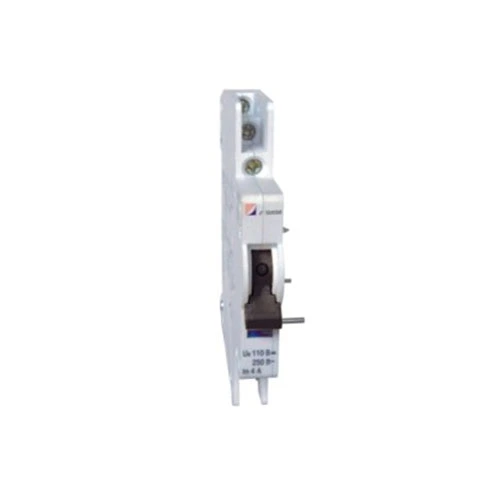

Kengele ya MCB na Mawasiliano Msaidizi

CDADA ni watengenezaji na wasambazaji walio na uzoefu wa miaka 40+, tumeona miradi mingi sana ambapo waendeshaji paneli hukosa kikatizaji kilichotatuliwa—hadi wakati umechelewa. Ndiyo maana tulitengeneza Kengele ya CDADA MCB na Mawasiliano Msaidizi (DAB7-FL): suluhisho mahiri, la kuokoa nafasi ambalo hukupa mawimbi mawili muhimu katika moduli moja—nafasi ya mhalifu (IMEWASHWA/ZIMA) na sababu ya safari (kupakia kupita kiasi/mzunguko mfupi).

Ushauri Wetu: Ikiwa mfumo wako wa udhibiti unahitaji kutofautisha kati ya mwongozo wa kuzima na safari ya hitilafu, hiki ndicho kiambatisho ambacho lazima ubainishe. Anwani za kawaida za usaidizi pekee haziwezi kutofautisha—lakini zetu zinaweza.

Muundo wa Kazi Mbili: Moduli Moja, Ishara Mbili

Kengele ya CDADA MCB & Anwani Msaidizi huangazia wasiliani wawili huru wa uhamishaji na kiteuzi mahiri cha kimitambo:

★ Kiashirio cha Njano katika “A”: Anwani zote mbili hufanya kama waasiliani → ishara ya hali ya MCB IMEWASHWA/ZIMWA

★ Kiashiria cha Njano katika “AL”:

★ Mwasiliani wa kushoto = Msaidizi (hali ya ON/OFF)

★ Mawasiliano ya kulia = Kengele (huwashwa tu MCB inaposafiri kwa sababu ya hitilafu)

★ Hii inamaanisha kuwa unaweza kuweka waya:

★ Mwanga wa kijani kuonyesha "kuwasha"

★ Mwangaza mwekundu au ingizo la PLC ili kuwasha "kengele ya hitilafu"

★ Zote kutoka kwa moduli moja ya nyongeza kwenye MCB yako ya DAB7-63.

Vipimo vya Kiufundi

Muhimu: Nyongeza hii haiwezi kutumika pekee—lazima iwekwe moja kwa moja kwenye DAB7-63 MCB.

Mwongozo wa Ufungaji (Kutoka kwa Wahandisi Wetu wa Uga)

★ Fuata hatua hizi kwa uendeshaji salama na unaotegemewa:

★ ZIMA mzunguko kabla ya kusakinisha.

★ Telezesha moduli ya DAB7-FL kwenye upande wa kushoto wa DAB7-63 MCB hadi ibofye.

★ Salama na mkanda wa pande mbili uliojumuishwa (kwa upinzani wa mtetemo).

★ Unganisha nyaya kwenye vituo 4 (2 kwa kila kikundi cha wawasiliani):

★ Tumia jozi ya kushoto kwa msaidizi (hali)

★ Tumia jozi sahihi kwa kengele (ugunduzi wa safari)

★ Weka kiteuzi cha manjano kuwa "AL" ikiwa unahitaji utendaji wa kengele ya hitilafu.

★ Jaribio: Tembea MCB wewe mwenyewe—mwasiliani wa kengele pekee ndiye anayepaswa kubadilisha hali wakati wa safari ya hitilafu.

★ Kidokezo cha Pro: Andika waya zako wazi! Mafundi wengi huchanganya ishara za ziada dhidi ya kengele wakati wa kuagiza.

Je, ni Wakati Gani Unapaswa Kutumia Hii Badala ya Mawasiliano ya Kawaida ya Msaidizi?

Maombi ya Kawaida:

★ Kituo cha data ufuatiliaji PDU

★ Masanduku ya kuunganisha nishati ya jua

★ paneli za udhibiti wa viwanda

★ Mifumo ya usimamizi wa majengo (BMS)

★ Elevator au nyaya za usalama za HVAC

Maswali Yanayoulizwa Mara Kwa Mara

Q1: Je, ninaweza kutumia hii kwenye MCB zisizo za CDADA?

A1: Hapana. DAB7-FL imeundwa kimakanika na kimaumbile kwa vivunja-vunja vya CDADA DAB7-63 pekee. Haitatoshea Schneider, ABB, au Siemens MCBs.

Q2: Je, mawasiliano ya kengele hufanyaje kazi kweli?

A2: Ndani ya MCB, utaratibu wa latch ya safari husogea kwa njia tofauti wakati wa safari ya hitilafu ya joto/sumaku dhidi ya kuzima kwa mikono. DAB7-FL hutambua tofauti hii ya mitambo na kuamsha mawasiliano ya kengele tu wakati wa makosa halisi.

Swali la 3: Je, ninahitaji wawasiliani wote wawili?

A3: Si lazima. Unaweza kutumia tu msaidizi, kengele tu, au zote mbili-kulingana na mantiki yako ya udhibiti. Moduli inakupa kubadilika.

Q4: Je, inafaa kwa matumizi ya jua ya DC?

A4: Ndiyo! Kwa ukadiriaji wa DC-12 wa 110V/0.5A, ni bora kwa ufuatiliaji wa kamba za jua ambapo unahitaji kugundua hitilafu za safu ya PV ukiwa mbali.

Q5: Kwa nini uchague CDADA juu ya chapa za kawaida?

A5: Kwa sababu tunatoa:

● Ubaguzi wa kweli wa makosa (sio tu kutambua nafasi)

● Uunganishaji usio na mshono na DAB7 MCBs—hakuna vibao vya adapta

● Muunganisho wa mitambo uliojaribiwa kiwandani - hakuna mchezo au mawimbi yaliyokosa

● Futa kiashirio cha kuona (bendera ya manjano) kwa uthibitishaji wa sehemu

● Uidhinishaji wa kimataifa (CE, CB, RoHS) kwa miradi isiyo na usumbufu

Ujumbe wa Mwisho kutoka kwa CDADA R&D

Katika mifumo ya kisasa ya umeme, ‘kuwasha/kuzima’ haitoshi—unahitaji akili. Kengele yetu ya MCB na Mawasiliano Msaidizi hugeuza kivunja vunja kuwa njia ya uchunguzi, kukusaidia kujenga paneli nadhifu na salama zaidi. Na kwa sababu imeundwa na timu ile ile inayounda MCB, unapata ushirikiano kamili—hakuna ubashiri.” - Timu ya Maendeleo ya Bidhaa ya CDADA

Je, uko tayari kuagiza? Tunatoa:

● Punguzo nyingi kwa wajenzi wa paneli

● Vipimo vya MCB + DAB7-FL vilivyokusanywa mapema (okoa leba)

● Michoro ya nyaya zisizolipishwa na mifano ya mantiki ya PLC
