Mwongozo huu unafafanua jinsi kikatiza saketi dogo cha 6kA AC kinavyofanya kazi, ukadiriaji wa 6kA unamaanisha nini, jinsi mikondo ya safari ya B, C, na D inavyoathiri utendakazi, na jinsi ya kuchagua usanidi ufaao uliokadiriwa wa sasa na nguzo. Pia hutambua makosa ya kawaida ya ununuzi na hutoa orodha ya vitendo kwa wahandisi, wakandarasi, na wanunuzi wanaotathmini suluhu za MCB kutoka kwa watengenezaji kama vile.Shanghai DaDa Electric Co., Ltd.
Jedwali la Yaliyomo
- Kivunja Mzunguko Kidogo cha 6kA AC ni Nini?
- Kwa nini Uwezo wa Kuvunja 6kA Ni Muhimu?
- Je, Kivunja Mzunguko Kidogo cha AC Hulindaje Mzunguko?
- Ni Vigezo gani vya Kiufundi Wanunuzi Wanapaswa Kukagua?
- Je! Mikondo ya B, C, na D ya Safari Inaathirije Uchaguzi?
- 6 kA AC Miniature Circuit Breakers Hutumika Wapi?
- Je, MCB Sahihi Inaweza Kuzuia Matatizo Gani?
- Je, Wanunuzi Wanawezaje Kuchagua MCB Inayofaa ya 6kA?
- Makosa ya Kawaida ya Uteuzi ya Kuepukwa
- Kwa Nini Ufanye Kazi na Mtengenezaji Mwenye Uzoefu wa MCB?
- Maswali Yanayoulizwa Mara Kwa Mara
- Wasiliana na Shanghai DaDa Electric Co., Ltd.

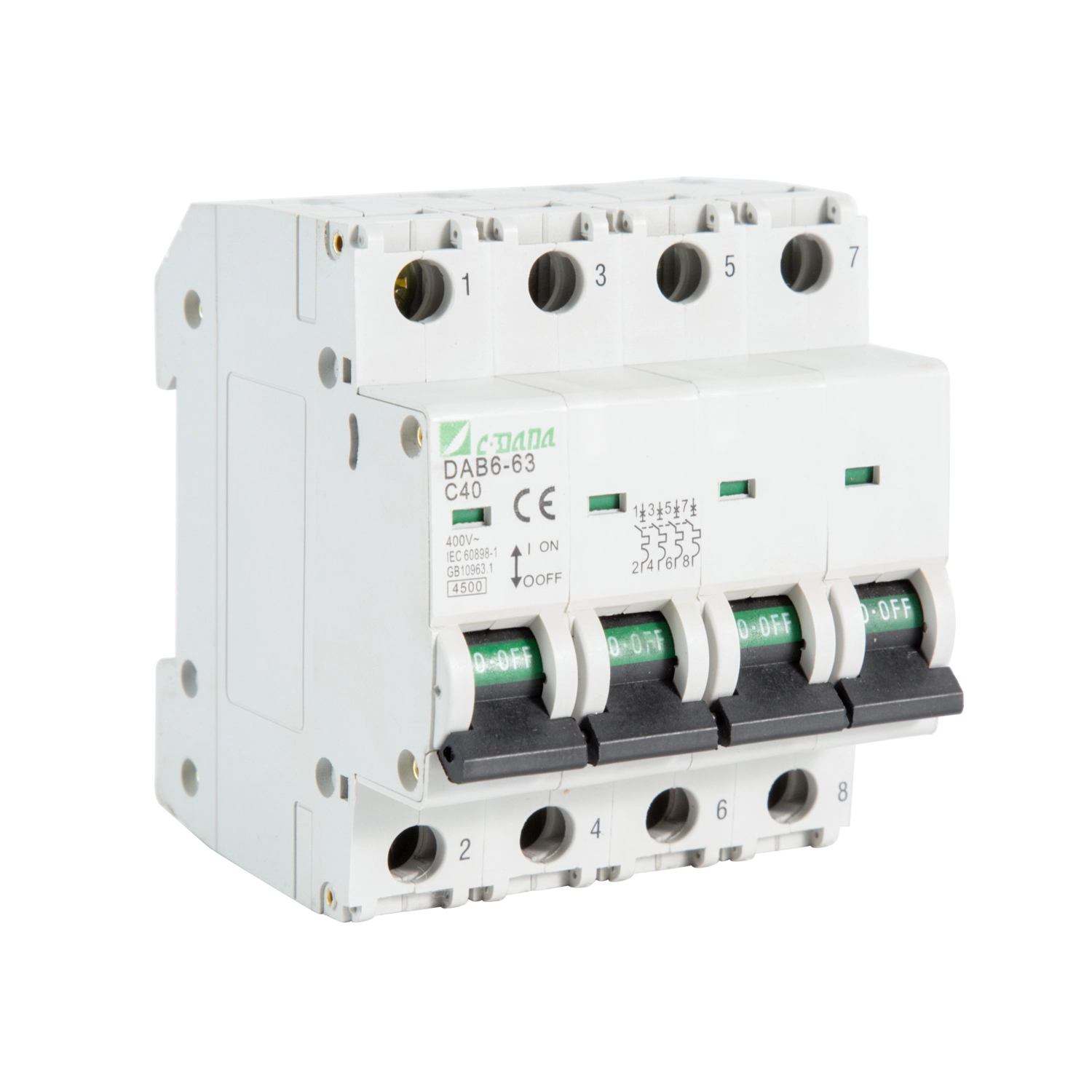

Kivunja Mzunguko Kidogo cha 6kA AC ni Nini?
Kivunja saketi kidogo, kinachojulikana kwa kawaida MCB, ni kifaa cha kubadilishia kinga kilichoundwa ili kutenganisha kiotomatiki saketi ya umeme hali isiyo ya kawaida ya sasa inapotokea. Tofauti na fuse ya kitamaduni, kwa kawaida MCB inaweza kuwekwa upya baada ya kosa kufutwa, na kuifanya iwe rahisi kwa uendeshaji na matengenezo ya mara kwa mara.
Neno6 kAinarejelea uwezo wa mvunjaji uliokadiriwa wa kuvunja mzunguko mfupi chini ya masharti ya jaribio yanayotumika. Kwa maneno rahisi, 6kA MCB imeundwa ili kukatiza kwa usalama mkondo unaotarajiwa wa mzunguko mfupi hadi amperes 6,000 wakati mahitaji yaliyobainishwa yanapofikiwa.
Bidhaa zinazotii IEC/EN 60898-1 kwa kawaida hubainisha vigezo kama vile sasa iliyokadiriwa, volti iliyokadiriwa, marudio, uwezo wa kuvunja na sifa za kujikwaa papo hapo. Masafa ya MCB ya kibiashara yanaweza kutoa ukadiriaji wa 6kA katika ukadiriaji tofauti wa sasa na usanidi wa nguzo.
6 kA sio sasa ya kawaida ya uendeshaji wa mvunjaji. 16A MCB, kwa mfano, inakusudiwa kubeba mkondo wake uliokadiriwa chini ya hali maalum, wakati takwimu ya 6kA inaelezea uwezo wake wa kukatizwa kwa mzunguko mfupi. Vipimo hivi viwili hujibu maswali tofauti kabisa ya uhandisi.
Kwa nini Uwezo wa Kuvunja 6kA Ni Muhimu?
Saketi fupi zinaweza kutoa mikondo ya juu sana ndani ya muda mfupi sana. Ikiwa kifaa cha kinga hakiwezi kukatiza kwa usalama mkondo wa hitilafu unaopatikana katika sehemu yake ya kusakinisha, matokeo yanaweza kujumuisha uharibifu mkubwa wa mguso, joto kupita kiasi, kuharibika kwa kifaa au utepe wa umeme hatari.
Kwa hivyo, uwezo wa kuvunja haupaswi kuchaguliwa tu kwa sababu 6kA ni vipimo vinavyopatikana kwa kawaida. Mkondo unaotarajiwa wa mzunguko mfupi kwenye sehemu ya usakinishaji lazima utathminiwe, na kivunja kilichochaguliwa lazima kiwe na uwezo wa kutosha wa kukatiza mfumo huo.
| Kigezo | Nini Maana yake | Kwa Nini Ni Muhimu |
|---|---|---|
| 6 kA | Imekadiriwa uwezo wa kukatika kwa mzunguko mfupi | Huamua ikiwa kivunjaji kinaweza kukatiza kiwango kilichobainishwa cha hitilafu kwa usalama |
| Iliyokadiriwa Sasa (Katika) | Ukadiriaji wa sasa wa MCB | Lazima iratibu na uwezo wa kondakta na mzigo unaotarajiwa |
| Iliyokadiriwa Voltage (Ue) | Voltage ya uendeshaji kwa programu | Lazima iendane na mfumo wa umeme |
| Mzunguko wa Safari | Inafafanua safu ya safari ya sumaku papo hapo | Husaidia kuzuia usumbufu wakati wa kudumisha ulinzi wa makosa |
| Idadi ya Poles | Idadi ya kondakta zilizobadilishwa/zinazolindwa | Lazima ilingane na usanidi wa mzunguko |
Vipimo vya watengenezaji vinaonyesha kuwa MCB za 6kA zinapatikana kwa ukadiriaji wa sasa na usanidi wa voltage, ikijumuisha mifumo ya kawaida ya usambazaji ya 230V na 400V AC.
Je, Kivunja Mzunguko Kidogo cha AC Hulindaje Mzunguko?
MCB ya kawaida inachanganya taratibu za ulinzi wa joto na sumaku. Kazi hizi mbili hushughulikia shida tofauti za umeme.
- Ulinzi wa joto:Upakiaji unaoendelea hupasha kipengele cha bimetali. Wakati joto linafikia kizingiti cha uendeshaji, utaratibu hutoa na kufungua mzunguko.
- Ulinzi wa sumaku:Mkondo wa juu wa mzunguko mfupi huunda athari kali ya sumaku ambayo huamsha utaratibu wa safari ya papo hapo, ikitenganisha mzunguko haraka.
- Kubadilisha mwenyewe:Kwa kawaida MCB inaweza kubadilishwa kwa mikono kwa ajili ya kutenganisha mzunguko wakati wa matengenezo au kazi ya usakinishaji.
Mchanganyiko huu hufanya MCB kufaa kwa saketi ambapo upakiaji wa muda mrefu na hitilafu za ghafla za mzunguko mfupi zinahitaji kushughulikiwa. Masafa ya kisasa ya bidhaa za MCB kwa kawaida huchanganya matoleo ya joto na sumaku na yanaweza kutoa sifa za B, C, au D kulingana na mzigo unaokusudiwa.
Ni Vigezo gani vya Kiufundi Wanunuzi Wanapaswa Kukagua?
Wanunuzi mara nyingi huzingatia ukadiriaji wa sasa na bei huku wakipuuza vigezo vingine. Kwa vipimo vya kuaminika vya mradi, sifa zifuatazo zinapaswa kuangaliwa pamoja.
| Vipimo | Kuzingatia kwa Kawaida | Sehemu ya ukaguzi ya Mnunuzi |
|---|---|---|
| Kuvunja Uwezo | 6 kA | Thibitisha kuwa inatosha kwa sasa hitilafu inayotarajiwa |
| Iliyokadiriwa Sasa | Inategemea maombi | Kuratibu na mzigo na uwezo wa kondakta |
| Iliyopimwa Voltage | Viwango vya kawaida vya usambazaji wa AC | Linganisha voltage ya mfumo |
| Mzunguko | 50/60Hz iliyobainishwa kwa kawaida | Thibitisha uoanifu na gridi ya ndani |
| Tabia ya Safari | B / C / D | Linganisha mkunjo ili kupakia sifa za uvamizi |
| Usanidi wa Pole | 1P, 1P+N, 2P, 3P, 4P kulingana na bidhaa | Linganisha mpangilio wa wiring |
| Kuweka | DIN reli ni ya kawaida | Thibitisha utangamano na bodi ya usambazaji |
| Viwango | IEC/EN 60898-1 au kiwango kingine kinachotumika | Omba hati za kiufundi na uidhinishaji inapohitajika |
Hati za bidhaa kutoka kwa watengenezaji mahiri kwa kawaida hutoa vigezo hivi pamoja badala ya kutibu uwezo wa kuvunja kama ubainifu pekee.
Je! Mikondo ya B, C, na D ya Safari Inaathirije Uchaguzi?
Mzunguko wa safari ni mojawapo ya maamuzi muhimu wakati wa kubainisha MCB. Herufi inaelezea takriban masafa ambapo kutolewa kwa sumaku papo hapo hufanya kazi kulingana na mkondo uliokadiriwa wa mhalifu.
| Mviringo | Safu ya Kawaida ya Usafiri wa Magnetic | Utumizi wa Kawaida |
|---|---|---|
| B | 3-5 × Ndani | Mizigo ya chini ya inrush, taa, nyaya za kupinga |
| C | 5-10 × Ndani | Kusudi la jumla na mizigo ya kufata neno |
| D | 10-20 × In | Mizigo ya juu zaidi kama vile injini na transfoma fulani |
Masafa haya kwa kawaida huhusishwa na sifa za IEC 60898-1 MCB.
Kwa mfano, ikiwa injini itazalisha mkondo wa kuanzia wa muda mara kadhaa zaidi ya mkondo wake wa kawaida wa kufanya kazi, mkunjo nyeti sana unaweza kujikwaa bila sababu wakati wa kuwasha. Kifaa cha C-curve au D-curve kinaweza kufaa zaidi, kulingana na vifaa na muundo kamili wa mzunguko.
6 kA AC Miniature Circuit Breakers Hutumika Wapi?
Kikatiza saketi kidogo cha 6kA AC kinaweza kufaa kwa programu nyingi za voltage ya chini wakati kiwango halisi cha hitilafu, voltage, sasa na mahitaji ya usakinishaji huangukia ndani ya vipimo vya kifaa.
- Usambazaji wa makazi:saketi za taa, saketi za soketi, vifaa vya nyumbani, na saketi za tawi.
- Majengo ya kibiashara:bodi za usambazaji wa ofisi, mifumo ya taa, vifaa vya rejareja, na nyaya ndogo za vifaa.
- Paneli za udhibiti wa viwanda:nyaya za msaidizi, vifaa vya kudhibiti, motors ndogo, na mizigo mingine inayofaa ya chini-voltage.
- Huduma za ujenzi:Saketi saidizi za HVAC, pampu, mwangaza na usambazaji wa nishati ya jumla pale ambapo vipimo vinafaa.
- Kabati za usambazaji wa umeme:ulinzi wa tawi-mzunguko na mifumo ya usambazaji wa msimu.
Programu halisi inapaswa kuthibitishwa kila wakati dhidi ya hati za bidhaa za mtengenezaji na mahitaji ya usakinishaji. Ukadiriaji wa 6kA haupaswi kamwe kudhaniwa kuwa unafaa kwa kila mazingira ya umeme.
Je, MCB Sahihi Inaweza Kuzuia Matatizo Gani?
Mojawapo ya maswala makubwa ya ununuzi sio tu kama mhalifu anafanya kazi, lakini kama inafanya kazi mfululizo chini ya masharti ambayo ilichaguliwa.
1. Kuzidisha Kudumu
Mzunguko unaobeba sasa kupita kiasi kwa muda mrefu sana unaweza kusababisha kupokanzwa kwa kondakta na kuzorota kwa vifaa vya mapema. Utoaji wa mafuta umeundwa kukabiliana na hali ya upakiaji endelevu.
2. Uharibifu wa Mzunguko Mfupi
Uwezo unaofaa wa kukatika huruhusu MCB kukatiza mkondo wa hitilafu mwingi bila kuzidi uwezo uliobainishwa wa kukatiza wa kifaa.
3. Kero Safari
Mkondo wa safari usiofaa unaweza kusababisha usumbufu usio wa lazima wakati kifaa kinapoanza. Kulinganisha sifa za B, C, au D kwenye mzigo husaidia kushughulikia tatizo hili.
4. Matengenezo Magumu
MCB ya moduli inaweza kutoa kutengwa kwa mikono kwa urahisi, kusaidia mafundi wa umeme kutambua na kufanya kazi kwenye saketi za kibinafsi bila kuzima mfumo mzima wa usambazaji.
5. Kutokuwa na uhakika wa Ununuzi
Katika miradi ya B2B, ubainifu wa kiufundi ambao haujakamilika unaweza kusababisha bidhaa zisizo sahihi, uidhinishaji uliocheleweshwa, au gharama za uingizwaji. Data ya wazi ya bidhaa na vigezo vilivyobainishwa vya kiufundi hupunguza hatari hizi.
Je, Wanunuzi Wanawezaje Kuchagua MCB Inayofaa ya 6kA?
Mchakato wa uteuzi wa vitendo unaweza kugawanywa katika hatua kadhaa. Hii huwasaidia wahandisi na timu za wanunuzi kuepuka kuchagua bidhaa kutoka kwa mada ya katalogi pekee.
-
Kuamua voltage ya mfumo.
Thibitisha voltage ya kawaida ya AC na ikiwa programu ni ya awamu moja au awamu tatu. -
Kuhesabu au kuthibitisha muundo wa sasa.
Sasa iliyopimwa ya MCB inapaswa kuratibiwa na mzigo unaotarajiwa wa mzunguko na sasa inayoruhusiwa ya kondakta. -
Amua unaotarajiwa wa sasa wa mzunguko mfupi.
Angalia sasa kosa linalopatikana kwenye hatua ya ufungaji na uhakikishe kuwa uwezo wa kuvunja 6kA uliochaguliwa ni wa kutosha. -
Tathmini uingiaji wa mzigo.
Tambua ikiwa mzunguko una motors, transfoma, vifaa vya capacitive, vifaa vya kubadili umeme, au mizigo mingine ambayo hutoa sasa muhimu ya kuanzisha. -
Chagua mkondo wa safari unaofaa.
Chagua B, C, au D kulingana na mahitaji halisi ya mzigo na ulinzi badala ya kuchagua chaguo la kawaida zaidi. -
Chagua usanidi wa pole.
Thibitisha ikiwa mradi unahitaji 1P, 1P+N, 2P, 3P, 3P+N, au usanidi mwingine unaoauniwa na mfululizo wa bidhaa. -
Thibitisha viwango na nyaraka.
Omba hifadhidata inayotumika, maelezo ya majaribio, vyeti, michoro ya vipimo na maagizo ya usakinishaji. -
Angalia utangamano wa paneli.
Thibitisha vipimo vya DIN-reli, mpangilio wa terminal, anuwai ya kondakta, vifuasi na nafasi inayopatikana ya usakinishaji.
- □ Kiwango cha voltage kimethibitishwa
- □ Ukadiriaji wa sasa umethibitishwa
- □ Uwezo wa kuvunja 6kA umethibitishwa
- □ B/C/D Curve iliyochaguliwa kulingana na mzigo
- □ Usanidi wa nguzo umethibitishwa
- □ Kiwango kinachotumika kimethibitishwa
- □ Vipimo na uwekaji wa DIN-reli umeangaliwa
- □ Hati za uthibitisho na majaribio zimeombwa
- □ Mazingira ya utendakazi yamekaguliwa
- □ Uratibu na ulinzi wa juu/chini ya mto unaozingatiwa
Makosa ya Kawaida ya Uteuzi ya Kuepukwa
Hata wakati vipimo vya msingi vinaonekana kuwa sahihi, makosa kadhaa yanaweza kuunda matatizo baada ya ufungaji.
| Kosa | Tatizo Linalowezekana | Mazoezi Bora |
|---|---|---|
| Kuchagua tu kwa amperage | Vigezo vingine muhimu huenda visilingane | Tathmini voltage, curve, uwezo wa kuvunja, nguzo, na viwango pamoja |
| Kwa kudhani kila kivunja 6kA kinaweza kubadilishwa | Bidhaa tofauti zinaweza kuwa na vipimo tofauti na vipimo vya utendaji | Linganisha hifadhidata kamili |
| Kutumia mkondo wa safari usio sahihi | Kujikwaa kwa kero au kutofaa kwa maombi | Tathmini uingiaji halisi wa mzigo |
| Kupuuza sasa kosa linalotarajiwa | Uwezo wa kuvunja unaweza kuwa hautoshi | Thibitisha kiwango cha kosa kwenye hatua ya usakinishaji |
| Uratibu wa kondakta unaoelekea | Ulinzi hauwezi kulingana na mfumo wa nyaya | Kuratibu ukadiriaji wa MCB kwa uwezo wa kondakta |
| Kununua bila nyaraka | Uidhinishaji na usakinishaji unaweza kuwa mgumu | Omba hati za kiufundi na za kufuata kabla ya kununua |
Uratibu sahihi kati ya sasa iliyokadiriwa, uwezo wa kondakta, tabia ya safari, na kiwango cha hitilafu ni msingi wa uteuzi unaotegemewa wa MCB.
Kwa Nini Ufanye Kazi na Mtengenezaji Mwenye Uzoefu wa MCB?
Kwa ununuzi wa kiasi kikubwa, miradi ya OEM, ushirikiano wa usambazaji, na utengenezaji wa paneli za umeme, ubora wa bidhaa ni jambo moja tu linalozingatiwa. Wanunuzi pia wanahitaji vipimo thabiti, uzalishaji thabiti, mawasiliano ya kiufundi ya kuitikia, na hati zinazoauni uidhinishaji wa mradi.
Shanghai DaDa Electric Co., Ltd.inaweza kuzingatiwa kama mshirika wa utengenezaji kwa wateja wanaotafuta suluhu za kivunja saketi na bidhaa zinazohusiana za ulinzi wa umeme wa voltage ya chini. Kwa wanunuzi wa B2B, tathmini muhimu zaidi ya msambazaji inapaswa kuzingatia maelezo ya kiufundi yanayoweza kupimika badala ya madai ya uuzaji pekee.
- Futa vipimo vya bidhaa na vigezo vya kiufundi
- Viwango vilivyokadiriwa vya sasa na vya voltage
- Chaguzi zinazopatikana za uwezo wa kuvunja
- Maelezo ya curve ya safari kwa hali tofauti za upakiaji
- Michoro ya bidhaa na habari ya ufungaji
- Udhibitisho unaotumika na nyaraka za kufuata
- Taratibu thabiti za utengenezaji na udhibiti wa ubora
- Mawasiliano ya kiufundi kwa mahitaji mahususi ya mradi
- Msaada wa OEM/ODM inapohitajika
Kwa waagizaji na wasambazaji wa umeme, vipengele hivi vinaweza kuwa muhimu hasa wakati bidhaa zinahitaji kuunganishwa katika mifumo tofauti ya usambazaji au kuuzwa katika masoko mengi.
Maswali Yanayoulizwa Mara Kwa Mara
6 kA inarejelea uwezo wa kukatika kwa mzunguko mfupi uliokadiriwa chini ya masharti yanayotumika ya jaribio. Inawakilisha amperes 6,000 na haipaswi kuchanganyikiwa na sasa iliyokadiriwa ya kawaida ya MCB.
Hapana. Kufaa kunategemea mkondo unaotarajiwa wa mzunguko mfupi, voltage ya mfumo, sasa iliyokadiriwa, sifa ya safari, usanidi wa nguzo, hali ya usakinishaji na kanuni zinazotumika. Sasa kosa linalopatikana linapaswa kuangaliwa kabla ya kuchagua mhalifu.
Nambari hizi mbili zinaelezea vigezo tofauti. 6kA ni ukadiriaji wa uwezo wa kuvunja, wakati 6A ni thamani iliyokadiriwa-ya sasa. Mvunjaji anaweza kuwa na sasa iliyokadiriwa 6A na uwezo wa kuvunja 6kA.
Wanatambua sifa tofauti za papo hapo za kujikwaa kwa sumaku. Chini ya IEC 60898-1, B kwa ujumla inahusishwa na takriban mara 3-5 iliyokadiriwa sasa, C kwa takriban mara 5-10, na D kwa takriban mara 10-20.
Motors zinaweza kuwa na sasa ya kuanzia, kwa hivyo sifa za C au D zinaweza kuwa sahihi kulingana na motor na mzunguko. Uteuzi wa mwisho unapaswa kuzingatia kuanzia sasa, mkondo wa hitilafu, kizuizi cha kebo, na uratibu na vifaa vingine vya kinga.
Si moja kwa moja. Ikiwa mkondo unaotarajiwa wa mzunguko mfupi unazidi uwezo wa kuvunja uliokadiriwa wa mhalifu, kifaa cha 6kA kinaweza kisistahili. Mvunjaji lazima achaguliwe kulingana na kiwango cha kosa na mahitaji yanayotumika ya ufungaji.
Wanunuzi kwa kawaida wanapaswa kuomba hifadhidata ya kina, vipimo vya kiufundi, michoro ya vipimo, maagizo ya usakinishaji, hati zinazotumika za majaribio au uthibitishaji na viwango vinavyofaa vya bidhaa. Mahitaji mahususi ya mradi yanaweza kuhitaji nyaraka za ziada.
Uthabiti kati ya bechi za uzalishaji, ufuatiliaji, nyaraka za kiufundi, udhibiti wa ubora, uwezo wa utoaji, na usaidizi wa kiufundi baada ya mauzo unaweza kuathiri kwa kiasi kikubwa gharama ya jumla na uaminifu wa mradi wa umeme wa B2B.
Unda Suluhisho la Kuaminika Zaidi la Ulinzi wa Mzunguko
Kuchagua a6 kA AC Miniature Circuit Breakerinapaswa kuanza na hali ya umeme ya programu badala ya lebo ya bidhaa pekee. Ukadiriaji wa sasa, uwezo wa kukatika, mkondo wa safari, voltage, usanidi wa nguzo, mazingira ya usakinishaji, na hati za kiufundi zote huchangia katika suluhisho la ulinzi linalotegemewa.
Ikiwa unatafuta MCB kwa miradi ya usambazaji wa umeme, paneli za udhibiti, majengo ya biashara, maombi ya makazi, au usambazaji wa jumla,Shanghai DaDa Electric Co., Ltd.inaweza kukusaidia kutathmini vipimo vinavyofaa vya bidhaa kulingana na mahitaji ya mradi wako.
Je, unahitaji maelezo ya kiufundi, maelezo ya bidhaa, au usaidizi wa mradi wa ununuzi wa wingi?Wasiliana nasikujadili maombi yako na kupata suluhu inayofaa ya kivunja mzunguko wa mzunguko.
