A 125 15KA Kivunja Mzunguko Kidogoimeundwa kwa mifumo ya umeme inayohitaji uwezo wa juu wa sasa na ulinzi wa kuaminika wa mzunguko mfupi. Tofauti na MCB za kawaida za viwango vya chini, kifaa chenye uwezo mkubwa wa 125A kinaweza kushughulikia maombi yanayohitaji usambazaji ambapo mikondo ya hitilafu inaweza kuwa juu zaidi. Makala haya yanafafanua jinsi 125 15KA MCB inavyofanya kazi, maelezo yake muhimu yanamaanisha nini, wapi inaweza kutumika, jinsi ya kuchagua na kusakinisha kwa usahihi, na timu za ununuzi zinapaswa kuchunguza nini kabla ya kuagiza. Pia inachunguza vipengele vya usanifu wa vitendo vya mfululizo wa DAB7-125 kutoka Shanghai DaDa Electric Co., Ltd., ikiwa ni pamoja na ulinzi wa sumaku-mafuta, muundo unaozuia sasa, vituo vikubwa vya kebo na uwezo wa kukatika wa 15kA.
Jedwali la Yaliyomo
- Kivunja Mzunguko Kidogo cha 125 15KA ni Nini?
- Kwa nini 125A na 15KA Zina umuhimu?
- Je! Mbinu ya Ulinzi Inafanyaje Kazi?
- Ni Vipengele Gani Vinavyoboresha Utendaji Kivitendo?
- 125 15KA MCB Inaweza Kutumika Wapi?
- Vigezo Muhimu vya Kuchunguza
- Jinsi ya kuchagua Usanidi wa kulia
- Mazingatio ya Ufungaji na Matengenezo
- Shida za Kawaida na Maswala ya Ununuzi
- Kwa nini Shanghai DaDa Electric Co., Ltd.?
- Maswali Yanayoulizwa Mara Kwa Mara
- Mazingatio ya Mwisho

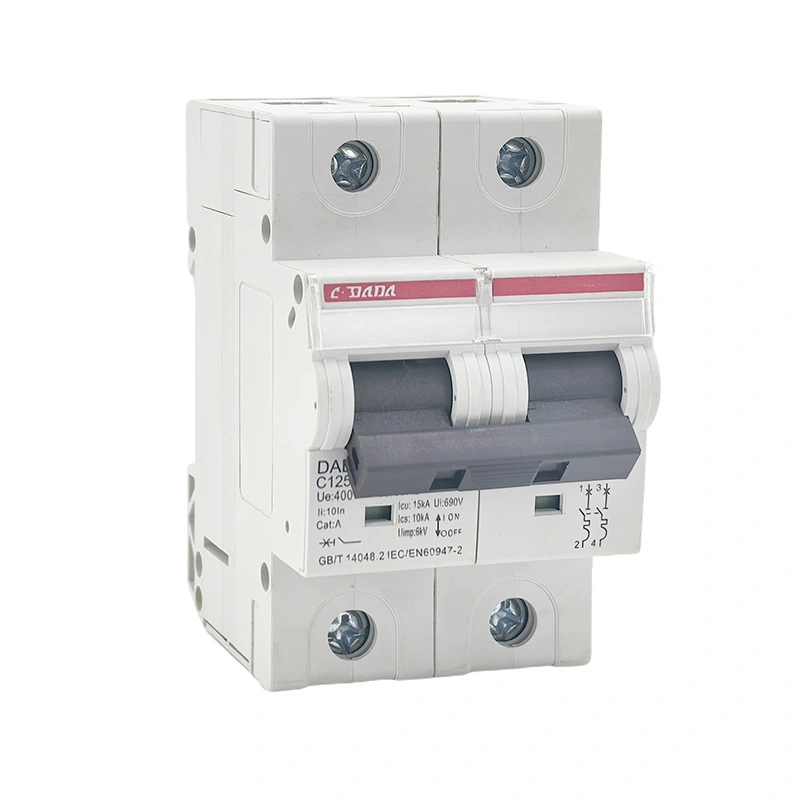

Kivunja Mzunguko Kidogo cha 125 15KA ni Nini?
125 15KA Kivunja Mzunguko Kidogo ni kifaa cha ulinzi wa hali ya juu kilichoundwa ili kukatiza saketi za umeme hali isiyo ya kawaida ya sasa inapotokea. Katika uteuzi wa bidhaa, "125" kwa ujumla hubainisha mkondo uliokadiriwa wa hadi 125A, wakati "15KA" inarejelea uwezo wa kukatika kwa mzunguko mfupi wa 15kA chini ya masharti na kiwango kinachotumika cha jaribio.
Nambari hizi mbili zinaelezea sifa tofauti za umeme. Ukadiriaji wa 125A unahusu sasa kivunjaji kimeundwa kubeba chini ya hali maalum za uendeshaji. Takwimu ya 15kA inahusiana na kiwango cha sasa kinachotarajiwa cha mzunguko mfupi ambacho mvunjaji anaweza kukatiza kwa usalama chini ya hali yake maalum.
Tofauti hii ni muhimu wakati wahandisi wanalinganisha vivunja mzunguko. Kiwango cha juu cha sasa haimaanishi kiotomati uwezo wa juu wa kukatika kwa mzunguko mfupi. Maadili yote mawili yanapaswa kutathminiwa dhidi ya sifa za umeme za ufungaji.
Mfululizo wa DAB7-125 kutoka Shanghai DaDa Electric Co., Ltd. umeundwa kwa ajili ya maombi ya usambazaji wa nguvu za viwandani na kibiashara. Taarifa ya bidhaa iliyochapishwa inabainisha chaguo za juu zaidi za 125A zilizokadiriwa sasa na za juu zinazoweza kuvunja ikijumuisha 15kA. Mtengenezaji pia anabainisha ulinzi wa sumaku-mafuta na muundo wa kikomo wa sasa.
Kwa nini 125A na 15KA Zina umuhimu?
Mifumo ya usambazaji wa umeme inaweza kuwa na nishati ya hitilafu kubwa, haswa karibu na transfoma, bodi za usambazaji, mashine za viwandani na mizigo mikubwa ya nguvu. Ikiwa kifaa cha kinga kinakabiliwa na mkondo wa hitilafu ulio juu ya uwezo wake wa kukatiza uliobainishwa, matokeo yanaweza kujumuisha uharibifu wa kifaa, utepe mwingi na hatari kubwa za usalama.
Uwezo wa kukatika wa 15kA hutoa ukingo wa juu wa kukatizwa kuliko MCB nyingi za kiwango cha chini cha uwezo wa kuvunja. Ufaafu halisi, hata hivyo, unategemea sasa unaotarajiwa wa mzunguko mfupi katika hatua ya ufungaji na mahitaji ya kiwango cha umeme kinachotumika.
| Kigezo | Kinachoonyesha | Kwa Nini Ni Muhimu |
|---|---|---|
| 125A | Iliyokadiriwa sasa | Hubainisha safu ya kawaida ya kubeba sasa ya kivunja vunja. |
| 15 kA | Uwezo wa juu wa kukatiza kwa mzunguko mfupi | Husaidia kikatiza mikondo iliyobainishwa ya hitilafu ya juu. |
| Safari ya joto | Ulinzi wa upakiaji | Hujibu kwa hali ya sasa ya kupita kiasi. |
| Safari ya sumaku | Ulinzi wa mzunguko mfupi | Hutoa operesheni ya haraka wakati wa hali mbaya ya kosa. |
| Kizuizi cha sasa | Kupunguza nishati ya kasoro | Inaweza kusaidia kupunguza mkazo unaowekwa kwenye vifaa vya chini vya mkondo. |
Wakati wa kuunda mfumo wa usambazaji, kwa hivyo mhalifu anapaswa kuchaguliwa kutoka kwa hesabu halisi ya mzigo, ukadiriaji wa kondakta, hesabu ya sasa ya kosa, voltage, frequency, usanidi wa nguzo na mahitaji ya uratibu badala ya kutoka kwa ukadiriaji wa sasa pekee.
Je! Mbinu ya Ulinzi Inafanyaje Kazi?
MCB ya kisasa kwa ujumla inachanganya kanuni mbili za msingi za kujikwaa: ulinzi wa joto na ulinzi wa sumaku. Taratibu hizi mbili zinashughulikia aina tofauti za matukio ya kupita kiasi.
Ulinzi wa hali ya joto hujibu hali ya upakiaji mwingi ambayo huendelea kwa muda. Wakati sasa inazidi kiwango cha uendeshaji kilichopangwa, joto husababisha kipengele cha joto kufanya kazi na kufungua mzunguko.
Ulinzi wa sumaku unakusudiwa kwa hali ya juu ya kasoro. Jibu la nguvu la sumaku linaweza kuamsha utaratibu wa safari haraka wakati mzunguko mfupi mkali unatokea.
Wakati waasiliani hutengana wakati wa usumbufu wa kosa, safu ya umeme inaweza kuunda. Miundo ya ndani ya usimamizi wa arc husaidia kudhibiti na kuzima arc wakati wa usumbufu.
Ujenzi wa sasa wa kikwazo unaweza kupunguza nishati inayoruhusiwa kupitia mzunguko wakati wa tukio la mzunguko mfupi, na kusaidia kupunguza matatizo kwenye vipengele vilivyounganishwa.
Taarifa ya bidhaa ya DAB7-125 inaelezea utendaji wa safari ya joto na sumaku, utaratibu usio na safari, na muundo wa kikomo wa sasa. Vipengele hivi ni muhimu sana kwa programu ambapo kifaa cha kinga lazima kijibu kwa uthabiti upakiaji wa muda mrefu na hitilafu za sasa.
Ni Vipengele Gani Vinavyoboresha Utendaji Kivitendo?
Vifaa vya ulinzi wa umeme havitathminiwi tu na ukadiriaji wa sasa wa kichwa cha habari. Ujenzi wa mitambo, usanifu wa terminal, nyenzo za mawasiliano, njia ya kupachika na mipangilio ya ndani ya udhibiti wa arc yote inaweza kuathiri utumiaji wa vitendo.
- Uwezo wa juu wa kuvunja:Vipimo vya 15kA hutoa uwezo wa juu wa kukatiza kwa mzunguko mfupi kuliko MCB nyingi za kawaida za uwezo mdogo wa kuvunja.
- Vituo vya cable vikubwa:Mfululizo wa DAB7-125 umeundwa kwa vituo vikubwa vinavyofaa kwa vikondakta vya shaba na alumini hadi 35mm² kulingana na maelezo yaliyochapishwa na mtengenezaji.
- Utaratibu wa bila safari:Mvunjaji anaweza kudumisha kazi yake ya kinga hata wakati utaratibu wa uendeshaji unafanyika katika nafasi ya ON.
- Kiashiria chanya cha mawasiliano:Kielelezo wazi cha hali ya mawasiliano kinaweza kurahisisha ukaguzi na matengenezo.
- Operesheni ya joto-sumaku:Hali tofauti za kupita kiasi zinaweza kushughulikiwa kupitia njia za ziada za safari.
- Uwekaji wa reli ya DIN:Uwekaji wa kawaida hurahisisha usakinishaji ndani ya vifaa vinavyoendana vya usambazaji.
- Sehemu inayozuia moto:Taarifa iliyochapishwa ya DAB7-125 inabainisha nyenzo za makazi zinazozuia moto za PA66.
Maelezo haya ni muhimu kwa wasambazaji na viunganishi vya mfumo kwa sababu ufanisi wa usakinishaji na utumiaji unaweza kuathiri jumla ya matumizi ya uendeshaji, si tu bei ya awali ya ununuzi.
125 15KA MCB Inaweza Kutumika Wapi?
MCB yenye uwezo wa juu wa 125A inaweza kuzingatiwa kwa mifumo ya usambazaji wa umeme ambapo mzunguko wa sasa wa mzunguko na kiwango cha hitilafu huanguka ndani ya anuwai ya uendeshaji iliyobainishwa ya kifaa. Mazingira ya kawaida ya maombi yanaweza kujumuisha vifaa vya viwandani, majengo ya kibiashara, paneli za usambazaji wa vifaa na saketi zingine za juu zaidi.
| Maombi | Mahitaji ya Kawaida | Faida Inayowezekana |
|---|---|---|
| Usambazaji wa viwanda | Mizigo ya juu ya sasa na hali ya makosa inayodai | Uwezo wa juu wa sasa na ulinzi wa mzunguko mfupi |
| Majengo ya kibiashara | Ulinzi wa usambazaji wa kuaminika | Ulinzi wa msimu wa kompakt kwa saketi za usambazaji |
| Mifumo ya mashine | Ulinzi wa vifaa vya umeme na feeders | Mwitikio wa hali ya hewa ya joto na sumaku |
| Paneli za usambazaji | Vifaa vya ulinzi vinavyotumia nafasi | Ufungaji wa reli ya DIN na ujenzi wa msimu |
| Vifaa vinavyotumia nguvu nyingi | Mzunguko wa juu wa sasa | Usanidi wa sasa uliokadiriwa hadi 125A kulingana na muundo uliochaguliwa |
Ufaafu wa maombi lazima uthibitishwe dhidi ya muundo kamili wa umeme. Voltage, marudio, sasa hitilafu inayotarajiwa, saizi ya kondakta, halijoto iliyoko, usanidi wa nguzo na sheria zinazotumika za usakinishaji zinaweza kubadilisha uteuzi unaofaa wa kivunja.
Vigezo Muhimu vya Kuchunguza
Wanunuzi mara nyingi huzingatia "125A" na "15kA" kwa sababu ni rahisi kuelewa. Walakini, ununuzi wa kitaalamu unahitaji mapitio mapana ya vipimo.
| Vipimo | Swali la Ununuzi |
|---|---|
| Iliyokadiriwa sasa | Je, ukadiriaji uliochaguliwa unalingana na mzigo wa mzunguko uliokokotwa na uwezo wa kondakta? |
| Kuvunja uwezo | Je, uwezo uliobainishwa wa 15kA unafaa kwa sasa hitilafu inayotarajiwa? |
| Ilipimwa voltage | Je, mvunjaji analingana na voltage ya mfumo na mpangilio wa usambazaji? |
| Idadi ya nguzo | Je, mzunguko unahitaji 1P, 2P, 3P, 4P au usanidi mwingine? |
| Mzunguko wa safari | Je, sifa ya toleo iliyochaguliwa inaoana na mzigo uliounganishwa? |
| Kiwango kinachotumika | Je, bidhaa inakidhi kiwango kinachohitajika kwa soko lengwa na usakinishaji? |
| Uwezo wa terminal | Je, vituo vinaweza kumudu kwa usalama kondakta aliyetajwa? |
| Mbinu ya ufungaji | Je, uwekaji wa reli ya DIN au mpangilio mwingine wa kupachika unahitajika? |
Kwa mfano, IEC 60947-2 na IEC/EN 60898-1 hutumia uainishaji tofauti na mifumo ya upimaji kwa vivunja mzunguko. Data iliyochapishwa ya mtengenezaji inaweza kuwa na istilahi za Icu na Icn kulingana na kiwango na aina ya bidhaa. Mnunuzi anapaswa kuthibitisha hasa ukadiriaji unatumika katika hali ya voltage na uendeshaji wa usakinishaji unaokusudiwa.
Jinsi ya kuchagua Usanidi wa kulia
Kuchagua 125 15KA Miniature Circuit Breaker inapaswa kuanza na mfumo wa umeme badala ya orodha ya bidhaa. Mchakato rahisi wa uteuzi unaweza kupunguza hatari ya kulinganisha mhalifu na mzunguko.
- Kuamua sasa ya kubuni.Piga hesabu ya sasa ya mzigo unaoendelea na wa muda unaotarajiwa.
- Angalia ukadiriaji wa kondakta.Kifaa cha kinga kinapaswa kuratibiwa na sasa ya kuruhusiwa ya cable chini ya hali halisi ya ufungaji.
- Amua sasa inayotarajiwa ya mzunguko mfupi.Uwezo wa kuvunja uliochaguliwa unapaswa kuwa wa kutosha kwa kiwango cha kosa kwenye hatua ya ufungaji.
- Thibitisha voltage na mzunguko.Hakikisha kivunjaji kimekadiriwa kwa mfumo wa umeme.
- Chagua mpangilio wa pole.Fikiria mahitaji ya waendeshaji wa awamu na wasio na upande.
- Kagua sifa za safari.Mzunguko wa safari unapaswa kufaa kwa mzigo uliounganishwa na hali ya inrush inayotarajiwa.
- Thibitisha viwango na vyeti.Angalia mahitaji ya soko lengwa, vipimo vya mradi na kanuni za umeme za ndani.
- Thibitisha utangamano wa kimwili.Thibitisha vipimo, saizi ya kituo, uoanifu wa DIN-reli na nafasi ya paneli.
Mazingatio ya Ufungaji na Matengenezo
Ufungaji sahihi ni muhimu kwa kifaa chochote cha juu cha ulinzi. Hata mvunjaji wa mzunguko aliyepangwa vizuri hawezi kulipa fidia kwa waendeshaji wa ukubwa usio sahihi, vituo vya kupoteza, viunga visivyofaa au mazoea yasiyofaa ya ufungaji.
- Thibitisha muundo na ukadiriaji wa kivunja kabla ya kusakinisha.
- Tenga usambazaji wa umeme na ufuate utaratibu unaotumika wa usalama.
- Thibitisha kuwa sehemu ya kondakta inaoana na terminal.
- Andaa kondakta kwa usahihi na uepuke ncha za kebo zilizoharibika au zilizovuliwa vibaya.
- Kaza vituo kulingana na mahitaji maalum ya mtengenezaji.
- Hakikisha kikatiza kimewekwa kwa usalama kwenye reli inayooana ya DIN.
- Hakikisha kwamba eneo lililofungwa linatoa ulinzi na kibali kinachofaa.
- Kagua vituo mara kwa mara ili kuona dalili za kuongezeka kwa joto, kubadilika rangi au ulegevu wa kimitambo.
- Jaribu mfumo wa kinga kulingana na mahitaji ya matengenezo ya ufungaji.
Ratiba za matengenezo zinapaswa kuakisi mazingira na mzunguko wa wajibu. Ufungaji wa viwandani wenye mizigo ya juu, kubadili mara kwa mara, vumbi, vibration au joto la juu linaweza kuhitaji ukaguzi wa mara kwa mara kuliko mifumo ya usambazaji wa ndani iliyopakiwa kidogo.
Shida za Kawaida na Maswala ya Ununuzi
Wanunuzi wa MCB za kisasa mara nyingi hukutana na changamoto kadhaa za kiutendaji. Kushughulikia masuala haya kabla ya ununuzi kunaweza kuzuia ucheleweshaji na matatizo ya usakinishaji.
Baadhi ya uorodheshaji wa bidhaa hutaja tu "uwezo wa juu wa kuvunja." Wanunuzi wanapaswa kuomba msingi halisi wa ukadiriaji, kiwango, voltage na upimaji.
Kuchagua 125A bila kuangalia uwezo wa kebo na muundo halisi wa sasa kunaweza kuunda matatizo ya uratibu.
Vikondakta vikubwa zaidi vinahitaji vituo vilivyoundwa ili kukubali eneo linalohitajika la sehemu ya msalaba. Utangamano wa terminal unapaswa kuthibitishwa kabla ya ununuzi.
Wanunuzi wa kimataifa mara nyingi wanahitaji vipimo vya kiufundi, vyeti, michoro na maelezo ya bidhaa kwa idhini ya mradi.
Mtoa huduma mtaalamu anapaswa kuwa na uwezo wa kutoa data wazi ya bidhaa na kuwasaidia wanunuzi kuelewa tofauti kati ya sasa iliyokadiriwa, uwezo wa kuvunjika, sifa za safari na mahitaji ya usakinishaji.
Kwa nini Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.hutengeneza na kutengeneza bidhaa za ulinzi wa mzunguko kwa matumizi ya umeme ya viwandani na kibiashara. Kwingineko yake ya bidhaa iliyochapishwa ni pamoja na MCB, MCCB, RCBO, RCCB na vifaa vinavyohusiana vya ulinzi wa mzunguko.
Mfululizo wa DAB7-125 umewekwa kwa programu zinazohitaji uwezo wa juu wa sasa na uwezo wa juu wa kuvunja mzunguko mfupi. Vibainishi vilivyochapishwa ni pamoja na uwezo wa kukatika kwa juu wa 15kA, kazi ya safari ya sumaku-mafuta, muundo wa kikomo cha sasa, viashirio chanya vya mawasiliano na vituo vinavyofaa kwa vikondakta vikubwa zaidi. :contentReference[oaicite:1]{index=1}
Taarifa ya kiwanda cha mtengenezaji pia inaeleza upigaji chapa maalum, kulehemu doa, riveting, ukingo wa sindano na warsha za kusanyiko, kusaidia uzalishaji wa bidhaa za MCB na MCCB. :contentReference[oaicite:2]{index=2}
Kwa wasambazaji, wauzaji wa jumla wa umeme, wajenzi wa jopo na wateja wa OEM, aina hii ya uwezo wa utengenezaji inaweza kuwa muhimu wakati usambazaji wa bidhaa thabiti, nyaraka za kiufundi na usaidizi wa usanidi ni sehemu muhimu za uamuzi wa ununuzi.
| Mahitaji ya Mnunuzi | Tabia Husika ya DAB7-125 |
|---|---|
| Ulinzi wa mzunguko wa juu wa sasa | Imekadiriwa sasa hadi 125A |
| Mahitaji ya juu ya mzunguko mfupi | Uwezo wa kuvunja hadi 15kA kulingana na habari iliyochapishwa ya bidhaa |
| Ulinzi wa upakiaji | Kazi ya safari ya joto |
| Jibu la mzunguko mfupi | Kazi ya safari ya sumaku |
| Waendeshaji wakubwa zaidi | Vituo vya kebo vikubwa vilivyoundwa kwa kondakta hadi 35mm² kulingana na maelezo ya mtengenezaji |
| Ufungaji wa paneli | Muundo wa kawaida wa kuweka DIN-reli |
Vipimo vya bidhaa vinapaswa kuthibitishwa kila wakati dhidi ya hati za hivi punde za kiufundi kabla ya uidhinishaji wa mwisho wa mradi, haswa wakati kikatili kitasakinishwa katika mazingira yenye hitilafu ya juu au mfumo wa umeme uliodhibitiwa.
Maswali Yanayoulizwa Mara Kwa Mara
15KA inarejelea uwezo wa kukatika kwa mzunguko mfupi wa 15kA chini ya masharti maalum ya jaribio yanayotumika. Inaonyesha kiwango cha sasa kinachotarajiwa cha mzunguko wa umeme ambacho kifaa kimeundwa ili kukatiza kulingana na ukadiriaji na kiwango kinachotumika.
Hapana. Uteuzi lazima uzingatie uwezo wa kondakta, sifa za mzigo, voltage ya mfumo, hali ya mazingira, sasa ya hitilafu, usanidi wa nguzo na mahitaji yanayotumika ya umeme.
125A inahusishwa na mkondo uliokadiriwa wa kikatizaji, wakati 15kA inarejelea uwezo wake wa kukatiza kwa mzunguko mfupi. Wanaelezea sifa tofauti za kifaa cha kinga.
Inaweza kuzingatiwa kwa nyaya zinazofaa za usambazaji wa viwanda wakati mfumo wa umeme unaanguka ndani ya viwango maalum vya bidhaa na mahitaji ya ufungaji.
Hapana. Kuvunja uwezo ni kipengele kimoja tu cha uteuzi. Voltage, sasa iliyokadiriwa, sifa za safari, uratibu wa kondakta, usanidi wa nguzo na masharti ya ufungaji lazima pia kutathminiwa.
Anwani za ulinzi wa hali ya joto hudumisha hali ya upakiaji mwingi, huku ulinzi wa sumaku hujibu kwa haraka hali ya hitilafu ya hali ya juu kama vile saketi fupi.
Taarifa ya Shanghai DaDa Electric iliyochapishwa na DAB7-125 inasema kwamba vituo vyake vikubwa vya kebo vinafaa kwa nyaya za shaba na alumini hadi 35mm². Mpangilio halisi wa kondakta unapaswa kuthibitishwa daima na nyaraka za sasa za kiufundi kabla ya ufungaji.
Wanunuzi wanapaswa kuomba hifadhidata ya kiufundi, viwango vinavyotumika, volti iliyokadiriwa, data ya uwezo unaoweza kukatika, sifa za safari, michoro ya vipimo, maelezo ya mwisho, uidhinishaji na maelezo ya ufungashaji yanayohusiana na soko lengwa.
Mazingatio ya Mwisho
125 15KA Kivunja Mzunguko Kidogo hushughulikia mseto mahususi wa mahitaji: uwezo wa sasa wa juu kiasi na uwezo ulioimarishwa wa kukatiza kwa muda mfupi. Kwa wahandisi na timu za wanunuzi, kuelewa kila ukadiriaji unawakilisha nini ni muhimu ili kufanya uamuzi sahihi wa kiufundi.
Mambo muhimu zaidi yanaenea zaidi ya takwimu za "125A" na "15kA". Tathmini kamili inapaswa kujumuisha voltage iliyokadiriwa, mkondo wa hitilafu, sifa za safari, usanidi wa nguzo, utangamano wa kondakta, viwango vinavyotumika, mazingira ya ufungaji na vipimo vya kimwili.
Mfululizo wa DAB7-125 kutoka Shanghai DaDa Electric Co., Ltd. unachanganya ulinzi wa hali ya juu na uendeshaji wa sumaku-mafuta, muundo unaozuia sasa, vituo vikubwa vya kebo na uwezo wa kukatika uliochapishwa wa hadi 15kA. Sifa hizi hufanya bidhaa kuwa muhimu kwa anuwai ya maombi ya usambazaji wa viwandani na kibiashara inapolinganishwa kwa usahihi na mfumo wa umeme.
Tengeneza Suluhisho la Ulinzi la Kuaminika Zaidi
Je, unatafuta Kivunja Mzunguko Kidogo cha 125 15KA kwa usambazaji wa viwanda, mifumo ya nguvu ya kibiashara, paneli za umeme au miradi ya OEM?Shanghai DaDa Electric Co., Ltd.inaweza kutoa maelezo ya bidhaa na usaidizi wa kiufundi kwa mahitaji yako ya maombi.
Shiriki ukadiriaji wako wa sasa, voltage ya mfumo, usanidi wa nguzo, uwezo wa kuvunja unaohitajika na masharti ya programu na timu yetu. Kwa vipimo vya bidhaa, mashauriano ya mradi au mahitaji ya ununuzi wa wingi,wasiliana nasikujadili suluhisho linalofaa la ulinzi wa mzunguko.
