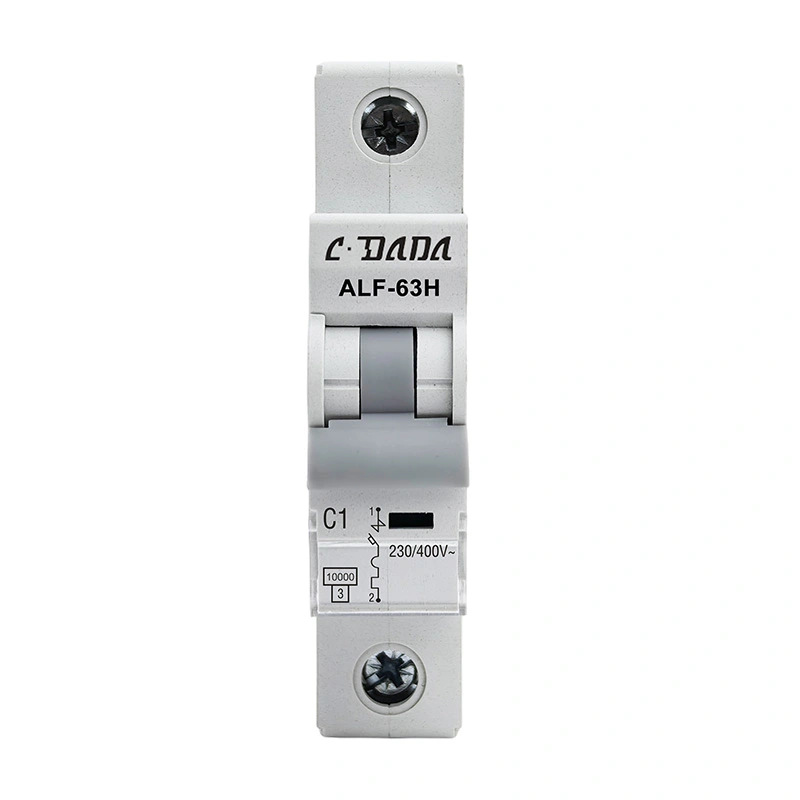

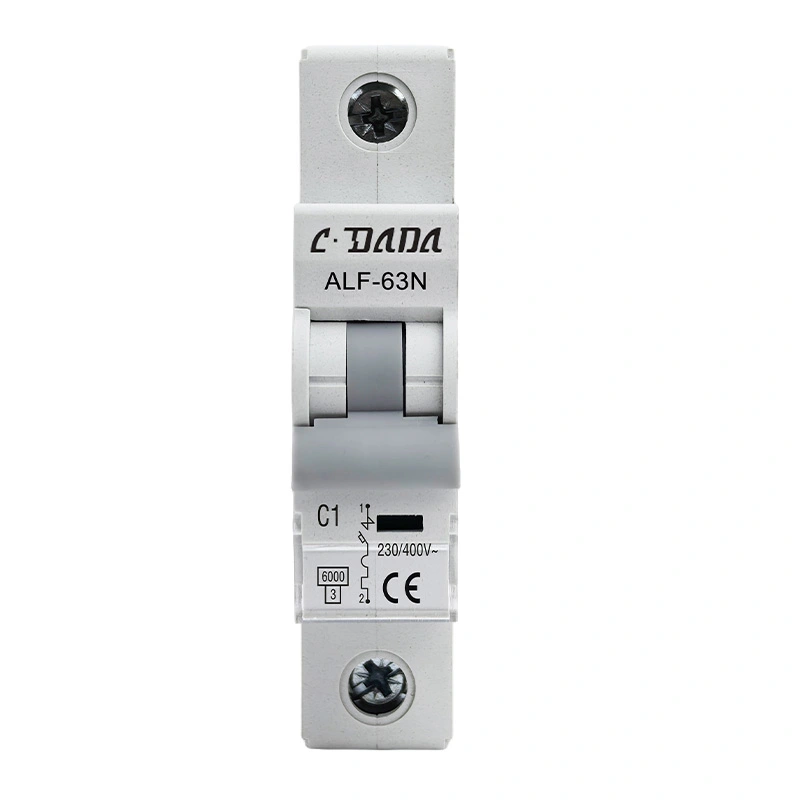

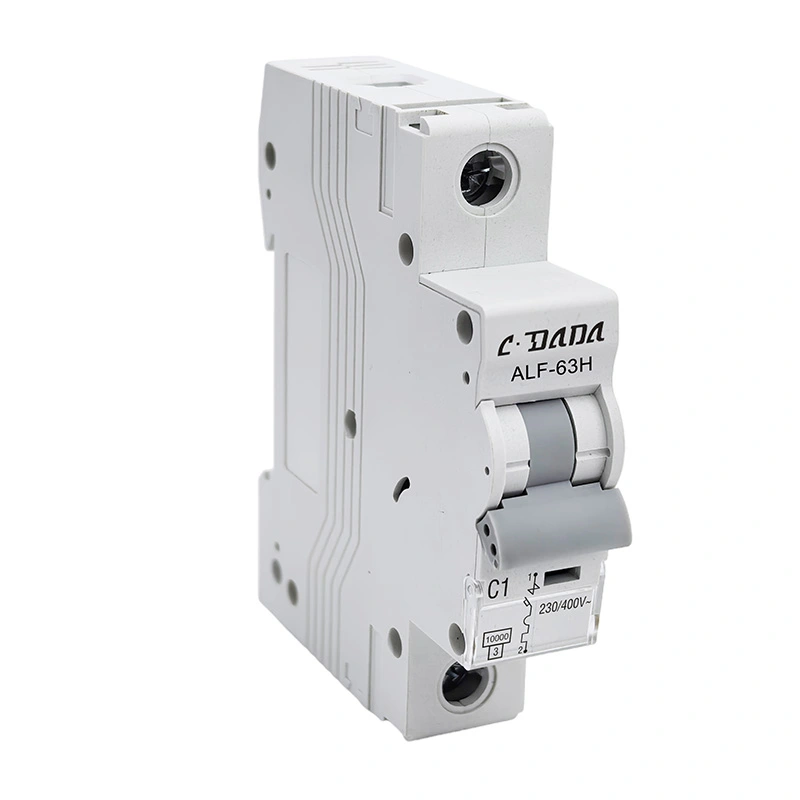

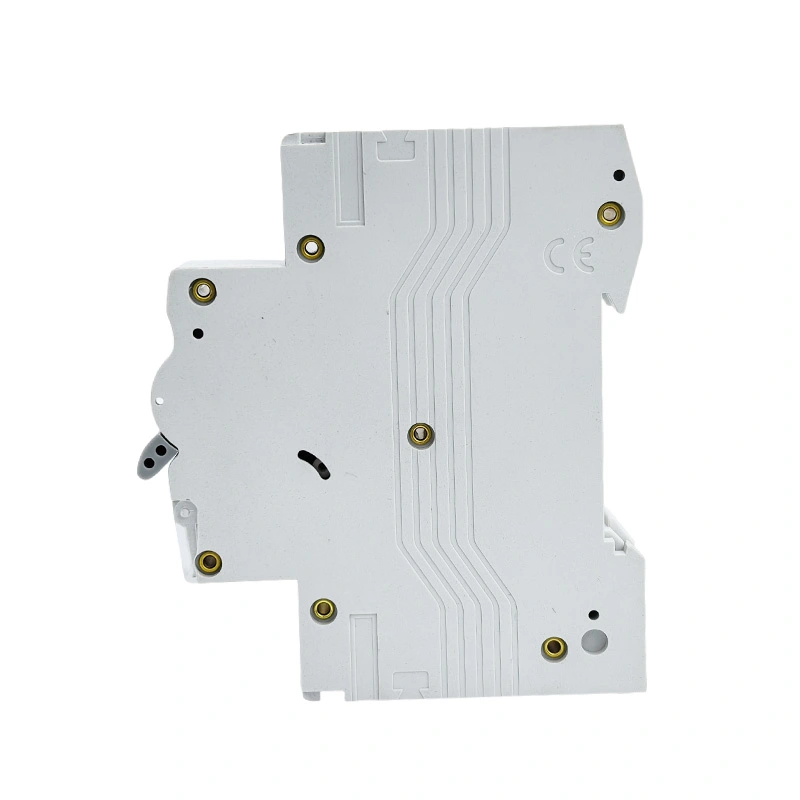

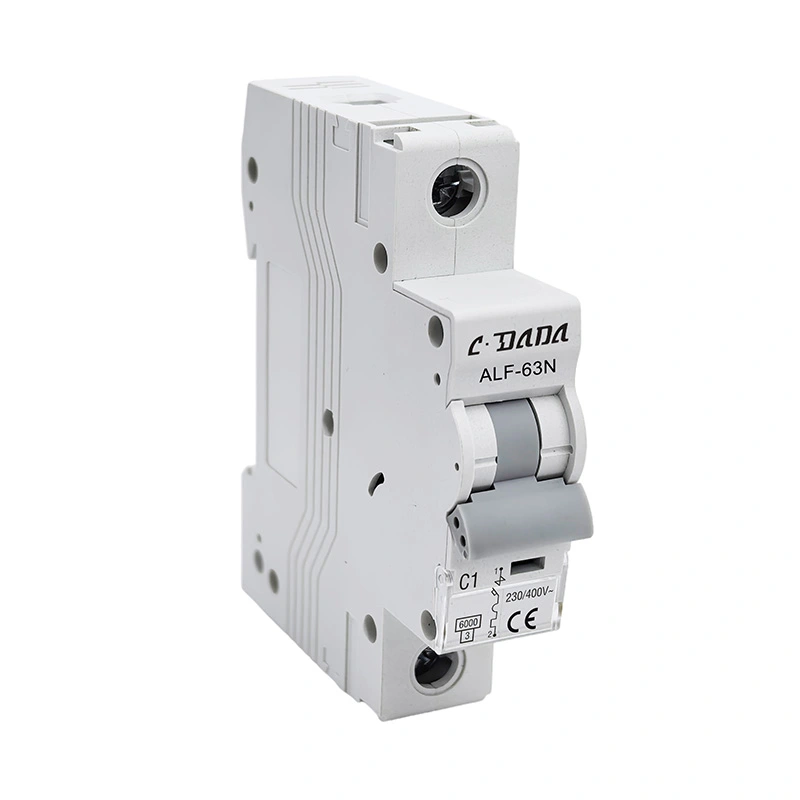

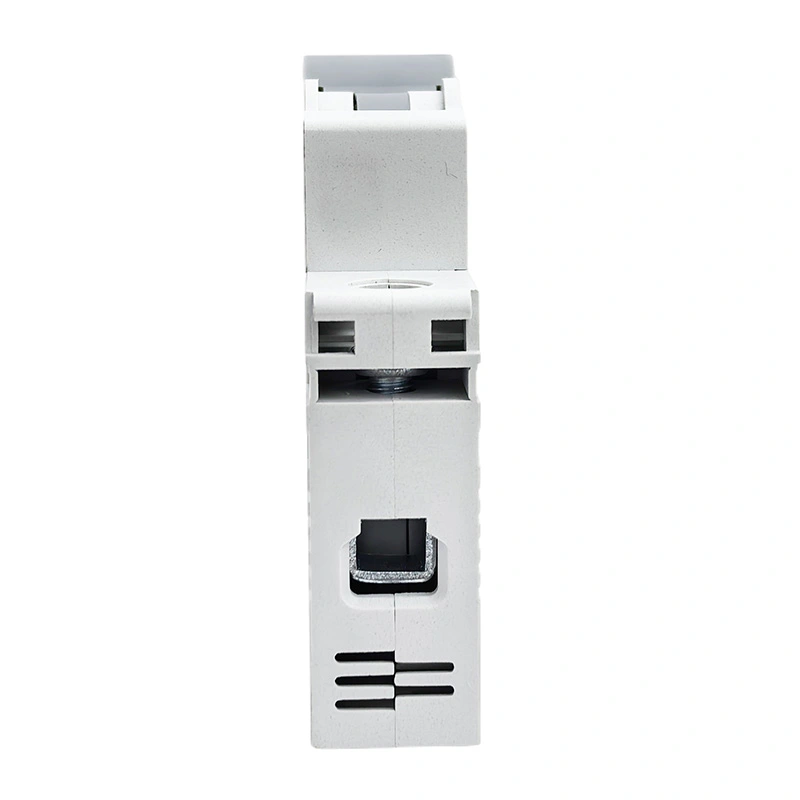

6KA 10kA Kivunja Mzunguko Kidogo

Mfululizo wa ALF-63N/H unaovunja 6KA 10kA Kivunja Kidogo cha Mzunguko (MCB), kinalingana na kiwango cha IEC60898, MCB ina sifa ya utendakazi unaotegemewa, utendaji sahihi wa kinga, muda mfupi wa kutolewa, na uwezo wa juu wa kukatika, kiasi kidogo pia. Inatumika sana ndani na kupakia viunganishi, swichi, na vifaa vya umeme.

Wasiliana na CDADA na utuchague kama mtengenezaji wako, tunaweza kutoa huduma za OEM/ODM.

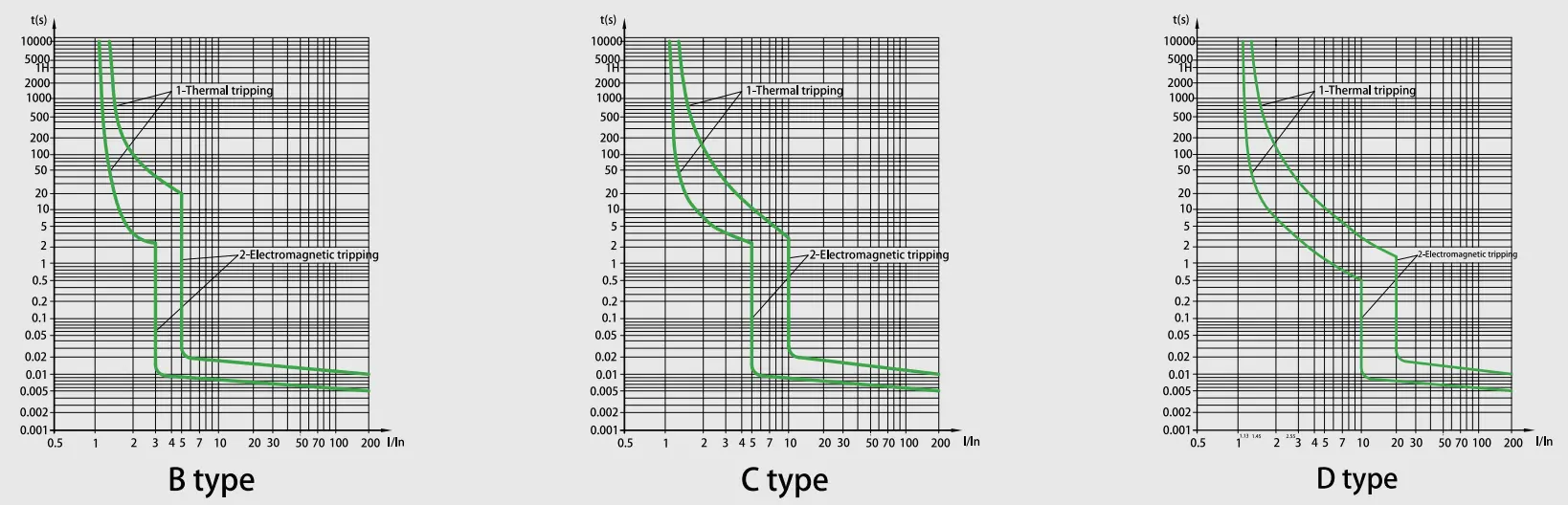

Curve ya Tabia

Uainishaji wa Kiufundi

Mfululizo wa ALF-63N/H 6KA 10kA Kivunja Mzunguko Kidogo
Kawaida	EN/IEC60898-1
Uwezo wa kuvunja (kA)	6,10
Ulinzi	Dhidi ya overload na mzunguko mfupi
Imekadiriwa sasa(A)Katika	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Ukadiriaji wa voltage(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Msukumo uliokadiriwa kuhimili voltage Uimp(kV)	4
Ui (V) ya voltage ya insulation iliyokadiriwa	500
Kesi ya kupunguza nishati	3
Halijoto iliyoko (℃)	-25~+40,Unyevu wa Juu.95%.
Kikomo cha uendeshaji wa joto	1.13xln Hakuna kujikwaa ndani ya saa moja
	1.45xIn Kusafiri ndani ya saa moja
Uendeshaji wa magnetic	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Idadi ya nguzo	1P,1P+N,2P,3P,3P+N na 4P
Aina ya safari	Kutolewa kwa joto / sumaku
Uwezo wa terminal	16mm² inayoweza kunyumbulika au 25mm² thabiti hadi ukadiriaji wa 25A
	25mm² inayoweza kunyumbulika au 35mm² ugumu kutoka ukadiriaji wa 32A hadi 63A
Kiwango cha ulinzi	IP20
Ufungaji	Inawekwa kwenye reli ya DIN ya 35mm
Upana	17.8mm kwa kila nguzo

Tabia ya kutolewa kwa kivunja mzunguko

HAPANA.	Ukadiriaji wa sasa wa kutolewa (A)	Hali ya awali	Mtihani wa sasa	Muda ulioainishwa	Matokeo ya kupatikana	Maoni
1	1-63	hali ya baridi	1.13 Ndani	t≤1h	Isiyo ya safari
2	1-63	juu ya mtihani uliopita	1.45ln	t<1h	safari	Kuweka sasa hadi thamani maalum kwa kasi katika sekunde 5
3	Katika ≤32	hali ya baridi	2.55 Ndani	1s	safari
	Katika>32
4	1-63	hali ya baridi	3Katika	t≤0.1s	Isiyo ya safari	B aina
			5Katika	t<0.1s	safari	B aina
			5Katika 10ln	t≤0.1s	Isiyo ya safari	Aina ya C
			10 ndani	t<0.1s	safari	Aina ya C
			20ln	t≤0.1s	Isiyo ya safari	D aina
				t<0.1s	safari	D aina

Uvumilivu (Operesheni)

Kategoria	Mizunguko ya Uendeshaji	Mzunguko wa operesheni	Iliyokadiriwa sasa
Uvumilivu wa umeme	4000	240/saa	1-32
		120/saa	40-63
Uvumilivu wa mitambo	10000	240/saa	1-63

Vipengele

★ Uwezo wa Juu wa Kuvunja Mzunguko Mfupi

Teknolojia ya hali ya juu ya udhibiti wa safu hufikia uwezo wa juu wa kukatizwa ikilinganishwa na viwango vya sekta, kuhakikisha ulinzi wa kuaminika kwa mifumo ya umeme ya kiwango cha viwanda chini ya hali ya hitilafu kali.

★ Kiolesura cha Muunganisho wa Modi Mbili

Muundo wa kituo cha mseto uliojumuishwa huauni uwekaji wa upau wa basi thabiti na ubanaji wa kebo unaonyumbulika, kuwezesha urekebishaji bila zana kwa hali mbalimbali za usakinishaji huku ukipunguza muda wa nyaya kwa 40%.

★ Utaratibu wa Kuhifadhi Nishati kwa Maisha Marefu

Mfumo wa uendeshaji unaosaidiwa na majira ya kuchipua na ustahimilivu wa mizunguko 10,000 ya mitambo, inayojumuisha teknolojia ya fidia ya kuvaa.

★ Advanced Composite Enclosure

chenye chemba za kuzimia kwa upinde umaarufu, zinazostahimili joto, na zisizo na msukumo kwa matukio ya hitilafu yaliyomo.

★ Topolojia ya Nguvu ya Sasa-Inayopunguza

Ukandamizaji wa akili wa kuruhusu kupitia nishati hupunguza viwango vya juu vya mikondo ya hitilafu kwa 65-80%, kuwezesha uboreshaji wa vipimo vya kifaa chini ya mkondo kwa uwezo wa jumla wa 30% wa kupunguza gharama ya mfumo.

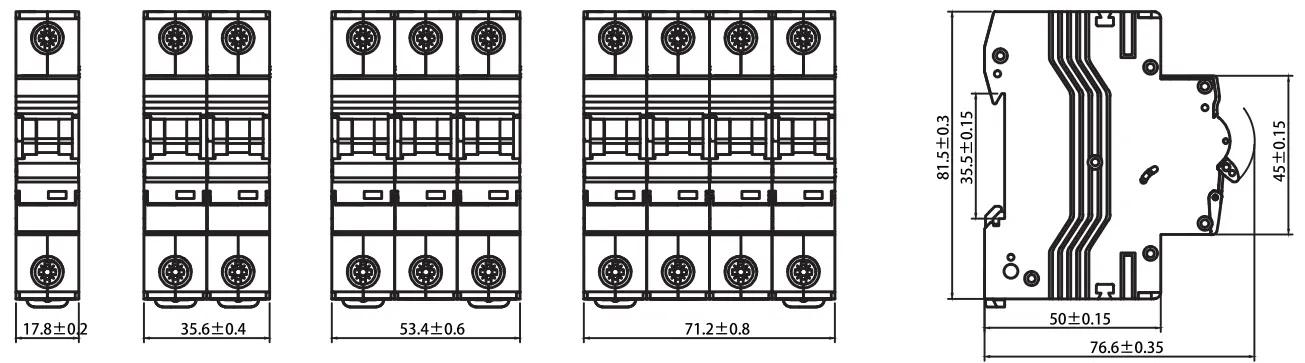

Vipimo vya muhtasari

Matukio ya Maombi

★ Makazi: Vitengo vya watumiaji na bodi za usambazaji kwa usalama wa nyumbani.

★ Viwanda: Ulinzi wa viunganishi, swichi, na vifaa vizito vya umeme.

★ Kibiashara: Majengo ya ofisi na maduka makubwa yanayohitaji kutegemewa kwa kiwango kikubwa.

Udhibiti wa Ubora na Majaribio ya Kawaida

★ Kila CDADA MCB inapitia majaribio makali ili kuhakikisha kuwa inafuata IEC60898-1:

★ Jaribio la Kusafiri kwa Joto: Limethibitishwa katika 1.13In (isiyo ya safari) na 1.45In (safari ndani ya saa 1).

★ Jaribio la Usafiri wa Sumaku: Jaribio sahihi la kutolewa kwa sifa za B, C, na D.

★ Ustahimilivu wa Umeme: Ilijaribiwa kwa mizunguko 4,000 ya operesheni.

★ Ustahimilivu wa Mitambo: Imethibitishwa kwa mizunguko 10,000.

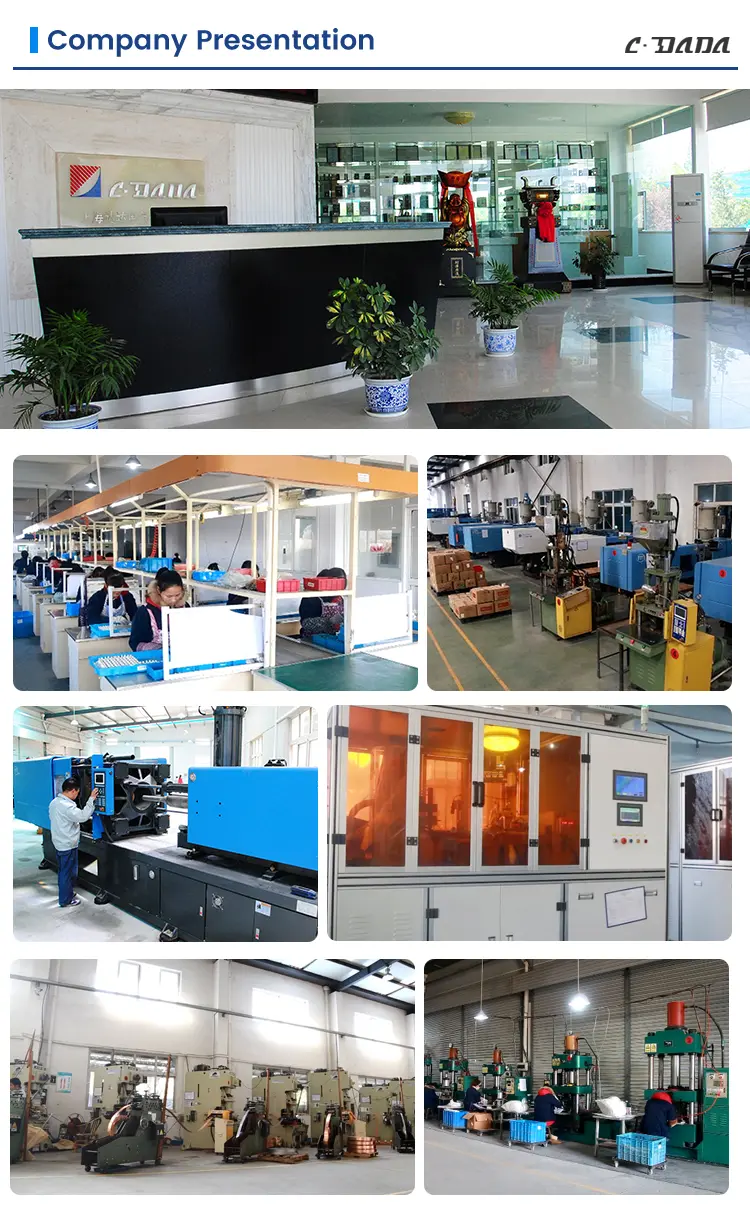

Nguvu na Usaidizi wa Kiwanda

Shanghai DADA Electric Co., Ltd. ni mtengenezaji anayeongoza na mistari ya juu ya uzalishaji na timu ya kitaaluma ya uhandisi. Tunatoa:

★ Huduma maalum za OEM/ODM kwa chapa za kimataifa.

★ Vifaa vya upimaji vya hali ya juu ili kuhakikisha utoaji usio na kasoro.

★ Usaidizi wa Usafirishaji Ulimwenguni: Ufungaji ulioboreshwa kwa usafirishaji wa baharini na hewa ili kuhakikisha bidhaa zinafika katika hali nzuri.
